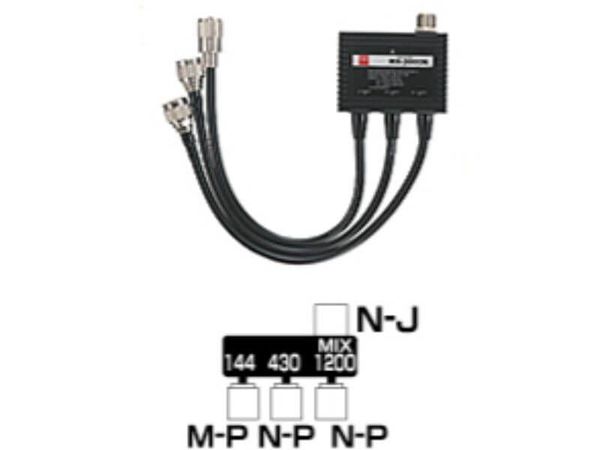

Deze triplexer van het bekende Japanse merk Diamond heeft een N-connector ingang. Deze Triplexer is o.a. geschikt voor transceivers met een gescheiden antenne in/uitgang voor HF (+6m en 2m), UHF en SHF bijvoorbeeld de TS-2000X en de Icom IC-9700.
Kenmerken van de Diamond MX-3000N
- Frequentie: HF 144 / 430 / 1200 MHz
- Afmetingen: 86(B) x 25(H) x 64(D) mm
- Gewicht: 410 gram
- Breedte doorlaatband: LPF/1,6 tot 160 MHz, BPF/350 tot 500 MHz, HPF/850 tot 1300 MHz
- Vermogen: LPF/800W(PEP), BPF/500W(PEP), HPF:200W(PEP)
- Isolatieverlies: LPF/minder dan 0,2dB, BPF/minder dan 0,3dB, HPF/minder dan 0,4dB
- Isolatie: Meer dan 55 dB
- Impedantie: 50 Ohm / VSWR: Minder dan 1,2:1
- Aansluiting: (MIX) N-J / (144) M-P / (430) N-P / (1200) N-P
- Coaxkabel: 5D-2VS (35cm)
- Laagdoorlaatfrequentiedekking:1,6-160 MHz
- Mid-pass frequentiedekking: 350-500 MHz
- Hoogdoorlaatfrequentiedekking: 850-1300 MHz
- Laagdoorlaatverlies: 0,2 dB
- Mid-pass verlies: 0,3 dB
- High Pass-verlies: 0,4 dB
- Laagdoorlaat PEP: 800 watt
- Mid-pass PEP: 400 watt
- Hoogdoorlaat PEP: 200 watt
- Isolatie: 55 dBi
- Mix-connectoren Type N, Female
- Type laagdoorlaatpoort: UHF Male, PL-259
- Type mid-pass poortconnector: Type N, Male
- Type high-pass poortconnector: Type N, Male
Inhoud verpakking
- 1x Diamond MX-3000N Triplexer
- 1x Handleiding in het Engels en Japans
