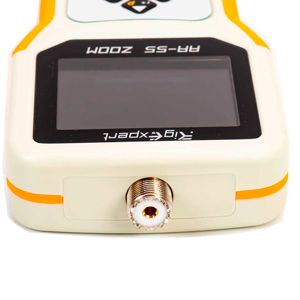

RigExpert AA-55 ZOOM analyzer

Frequentiebereik: 0.06 tot 55 MHz

10 Geheugens voor eerdere metingen

Met Bluetooth

Levertijd: 1-3 Werkdagen

€ 339,95 Gratis verzending NL

€ 280,95 excl. BTW

Gratis verzending NL

Productomschrijving

De RigExpert AA-55 ZOOM is een antenne analyzer met Bluetooth die ontworpen is voor het meten van SWR (staande golf), kabelverlies, retourverlies en andere parameters van kabel- en antennesystemen in het bereik van 60 kHz tot 55 MHz. De ingebouwde ZOOM-functie maakt grafische metingen bijzonder effectief.

Wat kun je met de RigExpert AA-55 Zoom?

  • Snelle check-out van een antenne
  • Een antenne afstemmen op resonantie
  • Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis (regen, orkaan, enz.)
  • Coaxiale stubs* maken of hun parameters meten
  • Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
  • Meten van capaciteit of inductantie van reactieve belastingen

*In microgolf- en radiofrequentietechniek is een stub of resonant stub een stuk kabel of golfgeleider dat slechts aan één uiteinde is aangesloten. Stubs worden vaak gebruikt in circuits voor het afstemmen van antenne-impedanties, frequentieselectieve filters en resonantiecircuits voor UHF-elektronische oscillatoren en RF-versterkers. Een elektronische oscillator is een elektronisch circuit dat een periodiek, oscillerend elektronisch signaal produceert, vaak een sinusgolf of een blokgolf of een driehoeksgolf. Oscillatoren zetten gelijkstroom (DC) van een voeding om in een wisselstroom (AC) signaal.

Kenmerken van de RigExpert AA-55 Zoom

  • Frequentiebereik: 0,06 tot 55 MHz
  • Frequentie-invoer: 1 kHz resolutie
  • Meting voor 25, 50, 75, 100, 150, 200, 300, 450 en 600 Ohm systemen
  • SWR-meetbereik: 1 tot 100 in numerieke modi, 1 tot 10 in kaartmodi
  • SWR-weergave: numerieke of analoge indicator
  • R- en X-bereik: 0…10000, -10000…10000 in numerieke modi, 0…1000, -1000…1000 in grafiekmodi
  • 320×240 kleuren TFT-scherm
  • 6×3 toetsen op het waterdichte toetsenbord
  • Meertalige menu's en helpschermen
  • USB-verbinding met een PC
  • Afmetingen: 103 mm x 207 mm x 37 mm
  • Dimensions: 4,1 inch x 8,1 inch x 1,4 inch
  • Bedrijfstemperatuur: 0…40 °C (32…104 °F)
  • Gewicht: 310 gram (10,9 Oz) zonder batterijen

Wat kun je aflezen op het display van de RigExpert AA-55 Zoom

  • SWR op enkele of meerdere frequenties
  • SWR, retourverlies, R, X, Z, L, C en fasehoek bij enkele frequentie
  • SWR-grafiek, 100 punten
  • R, X-grafiek, 100 punten
  • Smith-diagram, 100 punten
  • Grafiek voor retourverlies, 100 punten
  • Kabelgereedschap (verlies en karakteristieke impedantie)
  • Optionele open-short-load kalibratie
  • 10 slots om meetresultaten in op te slaan

RF-uitgang

  • Type connector: UHF (SO-239)
  • Vorm uitgangssignaal: vierkant, 0,06 tot 55 MHz
  • Uitgangsvermogen: +13 dBm (bij 50 Ohm belasting)

Stroom

  • Twee 1.5V alkaline batterijen, type AA
  • Maximaal 4 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
  • Wanneer de analysator is aangesloten op een pc of een DC-adapter met USB-aansluiting, krijgt hij stroom van deze bronnen

Bluetooth kenmerken RigExpert AA-55 ZOOM

De AA-55 Zoom-analysator heeft twee versies van de geïnstalleerde Bluetooth-module

  • Bluetooth klassiek. Firmwareversie 1.** Dit Bluetooth-protocol wordt alleen ondersteund door apparaten met het Android-besturingssysteem (ouder dan versie 4.0). Er is ook beperkte ondersteuning bij Windows en Linux.
  • Bluetooth Lage Energie (BLE). Firmwareversie 2.** Dit Bluetooth-protocol wordt ondersteund door gadgets met Android- en iOS-besturingssystemen. Er is (momenteel) geen ondersteuning voor analysers met de BLE-module in de Windows-, Linux- en macOS-besturingssystemen van de analysers met de BLE-module.

Inhoud verpakking

  • 1x RigExpert AA-55 ZOOM antenne analyzer
  • 1x Soft case opbergtasje
  • 1x USB-kabel
  • 1x set alkaline batterijen
  • 1x Handleiding



Kenmerken

Fabrikant: RigExpert
Artikelnummer: RE 13001
Barcode: 4820185420099
Levertijd: 1-3 Werkdagen
