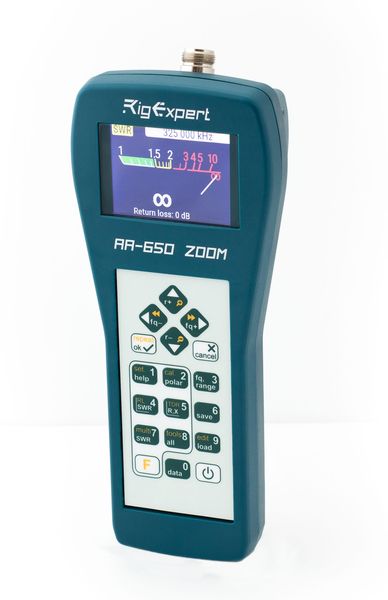

RigExpert AA-650 ZOOM analyzer

Frequentiebereik: 0.1 tot 650 MHz

Voeding via batterijen of USB-kabel aan PC

Bluetooth V 4.2 (Single-mode, klasse B)

Levertijd: Tijdelijk niet leverbaar

€ 839,95 Gratis verzending NL

€ 694,17 excl. BTW

Gratis verzending NL

Productomschrijving

De RigExpert AA-650 ZOOM antenne analyzer met Bluetooth is ontworpen voor het meten van SWR, kabelverlies, retourverlies en andere parameters van antenne- en kabelsystemen in het frequentiebereik van 100 kHz tot 650 MHz. De RigExpert AA-650 beschikt over een ingebouwde ZOOM-functie die de grafische metingen bijzonder effectief maakt. De geïntegreerde Time Domain Reflectometer-modus kan worden gebruikt om een storing in het voedingslijnsysteem te lokaliseren. De analyzer is voorzien van een Bluetooth Low Energy module voor een draadloze verbinding met je PC, laptop, tablet of smartphone.

Functies die de RigExpert AA-650 kan uitvoeren

  • Snelle check-out van een antenne
  • Een antenne afstemmen op resonantie
  • Opgeslagen meetgegevens van een antenne bekijken en vergelijken na een hevige onweersbui, regenbui of storm.
  • Coaxiale stubs* maken of hun parameters meten
  • Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
  • Meten van capaciteit of inductantie van reactieve belastingen

*In microgolf- en radiofrequentietechniek is een stub of resonant stub een stuk kabel of golfgeleider dat slechts aan één uiteinde is aangesloten. Stubs worden vaak gebruikt in circuits voor het afstemmen van antenne-impedanties, frequentieselectieve filters en resonantiecircuits voor UHF-elektronische oscillatoren en RF-versterkers. Een elektronische oscillator is een elektronisch circuit dat een periodiek, oscillerend elektronisch signaal produceert, vaak een sinusgolf of een blokgolf of een driehoeksgolf. Oscillatoren zetten gelijkstroom (DC) van een voeding om in een wisselstroom (AC) signaal.

Kenmerken van de RigExpert AA-650 ZOOM antenne analyzer

  • Frequentiebereik: 0,1 tot 650 MHz
  • Frequentie-invoer: 1 kHz resolutie
  • Meting voor 25, 50, 75, 100, 150, 200, 300, 450 en 600 Ohm systemen
  • SWR-meetbereik: 1 tot 100 in numerieke modi, 1 tot 10 in kaartmodi
  • R- en X-bereik: 0...2000, -2000...2000
  • Weergavemodi: SWR, retourverlies, R, X, Z, L, C, Magnitude en Phase Angle op een enkele frequentie, SWR-diagram (100 punten). SWR-grafiek bij vaste HAM-banden door IARU-regio's (100 punten), kabelgereedschap (snelheidsfactor en kabellengtemeter, steektuner, kabelverliesgrafiek, kabelimpedantiegrafiek), TDR
  • Optionele open-short-load kalibratie in SWR-, R-, X- of Smith/polaire grafiekgrafiekmodi.
  • 320×240 kleuren TFT-scherm
  • 6×3 toetsen op het waterdichte toetsenbord
  • Meertalige menu's en helpschermen (Engels – Spaans – Japans)
  • USB-verbinding met een pc
  • Bluetooth V 4.2 (enkele modus, klasse B)
  • Draadloze verbinding mogelijk met PC, laptop, tablet of smartphone.
  • Afmetingen: 23 x 10 x 5,5 cm (9x4x2”)
  • Bedrijfstemperatuur: 0…40 °C (32…104 °F)
  • Gewicht: 650 gram (23 oz)

RF-uitgang

  • Type connector: Nee
  • Vorm uitgangssignaal: vierkant, 0,1 tot 200 MHz. Voor hogere frequenties worden harmonischen van het hoofdsignaal gebruikt.
  • Uitgangsvermogen: -10 dBm (bij 50 Ohm belasting)

Stroom

  • Drie 1,2V, 1800…3000 mAh, Ni-MH-batterijen, type AA
  • Maximaal 3 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
  • Wanneer de analyzer is aangesloten op een PC of een DC-adapter met een USB-aansluiting, krijgt hij stroom van deze bronnen

Inhoud verpakking

  • 1x RigExpert AA-650 ZOOM antenne analyzer
  • 1x Soft case tasje
  • 1x Batterijlader
  • 1x Set oplaadbare batterijen
  • 1x USB-kabel
  • 1x N naar UHF adapter
  • 1x Handleiding






Kenmerken

Fabrikant: RigExpert
Artikelnummer: RE 13003
Barcode: 4820185420297
Levertijd: Tijdelijk niet leverbaar
