Software Defined Transceiver

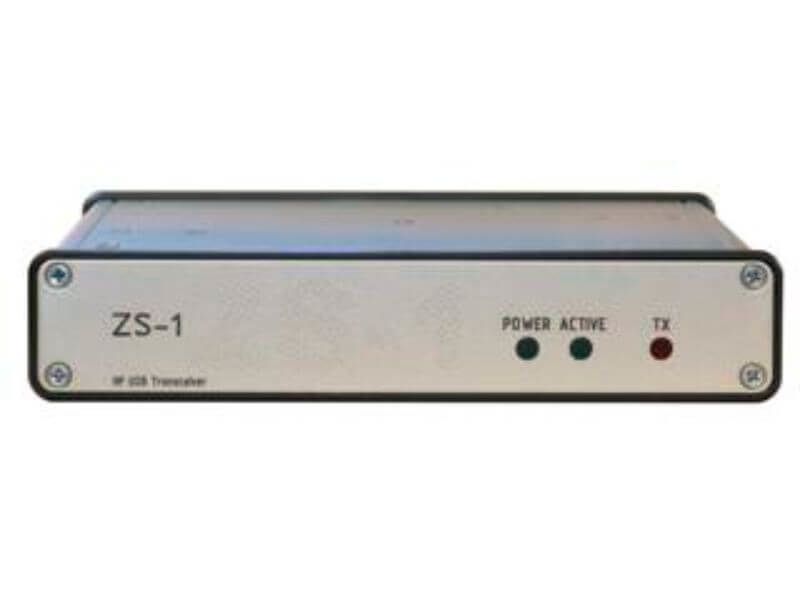

SDR ontvangers bestaan al enige tijd maar nu is er de ZS-1 SDR zend/ontvanger!
De ZS-1 is dat een echte software gedefinieerd kortegolf transceiver voor de klassieke HF amateur banden, met inbegrip van WARC banden.
De transceiver dekt alle frequenties tussen 300 kHz tot 30 MHz. De ZS-1 heeft hoge kwaliteit band pass filters voor het perfecte signaal en heeft een vermogen van maximaal 15 W.
Een breedband spectrum- en watervaldisplay informeert gelijktijdig over activiteiten binnen een bepaalde band.
Specificaties:
| Receiver: | |
| Frequency range [MHz]: | 0.3 – 30 |
| Sensitivity (MDS, Preamp on) [dBm]: | -141 |
| Sensitivity (MDS, Preamp off) [dBm]: | -135 |
| Blocking Level (Preamp on) [dBm]: | -22 |
| Blocking Level (Preamp off) [dBm]: | -5 |
| Inband IIP2 (Preamp off) [dBm]: | 63 |
| Inband IIP3 (Preamp off) [dBm]: | 28 |
| Attenuators [dB]: | 4, 10, 14 |
| Recording bandwidth [kHz]: | 10, 20, 40, 100 |
| Viewing Bandwidth [kHz]: | 160, 320, 800, 1600, 4000 |
| IQ data bit-width: | 24, 32 |
| Transmitter | |
| Frequency range [m]: | HF HAM bands 10, 12, 15, 17, 20, 30, 40, 80, 160 |
| Output power [W]: | max. 15 |
| Harmonics Level [dB]: | < -50 |
| Non harmonics Level [dB]: | < -78 |
| Bandwidth [kHz]: | 10 |
| IQ data bit-width: | 16 |
| Common characteristics: | |
| PC Interface (data & control): | USB 2.0 |
| Supply voltage [V]: | 12 – 15 |
| Supply current (receive) [A]: | 0.5 |
| Supply current (transmit) [A]: | 4 |
| Size [mm]: | 240 x 170 x 34 |
| Weight [kg]: | 1.2 |
