SSB-Anschlüsse

Das komplette Sortiment an Koaxial-Steckverbindern von SSB

Wir führen eine große Auswahl an Steckverbindern passend für verschiedene Koaxialkabel wie RG58, RG213 und LMR-400. Finden Sie ganz einfach die passenden Crimp-Steckverbinder, Schraubverbinder und Adapter für Koaxialkabel.

Wir bieten unter anderem:

• FME, N-Typ, BNC, SMA, TNC, UHF und 7/16 DIN, 4.3-10 Adapter

• Geeignet für Antennen, Sender, Scanner und WLAN-Systeme.

• Direkt ab Lager lieferbar

Stecker, Buchsen und RP-Anschlüsse (Reverse Polarity)

Koaxialstecker sind als Stecker und Buchsen erhältlich. Ein Stecker hat in der Mitte einen Stift, während ein Buchsenstecker in der Mitte ein Loch hat.

Bei Reverse Polarity (RP)-Anschlüssen ist dies umgekehrt, siehe folgendes Beispiel:

• SMA-Stecker → Pin in der Mitte

• SMA-Stecker-Umgekehrte Polarität → Loch in der Mitte ( Der mittlere Stift ist „umgekehrt“)

Obwohl das Gewinde eines RP-Steckers gleich bleibt, sind die internen Anschlüsse umgekehrt. Dies ist wichtig bei der Auswahl des richtigen Adapters oder Adapters.

Wofür werden Steckverbinder mit umgekehrter Polarität verwendet?

RP-Anschlüsse (Reverse Polarity) werden häufig in WLAN-Systemen (2,4 GHz/5 GHz), drahtlosen Netzwerken, Antennen und Transceivern verwendet. Sie verhindern das Einstecken von Standard-Koaxialsteckern und verhindern so unbefugte Änderungen.

Tipp: Übersicht ansehen Unten auf dieser Seite finden Sie eine detaillierte Beschreibung gängiger Anschlüsse und Stecker.

Ein SMA-Stecker RP (mit umgekehrter Polarität (RP)) hat innen die gleichen Gewinde, aber in der Mitte ein Loch.

Oben finden Sie eine Übersicht über die gängigsten Steckverbinder mit umgekehrter Polarität im Vergleich zu Standardsteckverbindern.

SMA

SMA steht für „Sub Miniature Type A“-Stecker und ist eine Bauform aus den 1960er Jahren. Er wird im 4G-Zeitalter häufig verwendet, da er kompakt und verlustarm ist und sich für Anwendungen bis 18 GHz eignet. Einige Versionen erreichen sogar 26,5 MHz. Die Außenseite eines SMA-Steckers ist sechseckig und hat einen Durchmesser von 7,9 mm. Der SMA-R/P-Stecker (Reversed Polarity) wird häufig für WLAN verwendet; er hat außen einen Stecker und innen einen weiblichen Mittelstift mit Gewinde.

Was sind RP-Anschlüsse (Reverse Polarity)?
SMA-Stecker-Vs.-SMA-Stecker-Anschluss mit umgekehrter Polarität

Wenn Sie sich das Bild oben genau ansehen, sehen Sie links einen SMA-Stecker mit einem aus der Mitte herausragenden Stift. Rechts im obigen Foto sehen Sie einen RP-SMA-Stecker. Beachten Sie, dass die RP-SMA-Buchse in der Mitte eine Buchse (Öffnung) anstelle eines Stifts hat. Die umgekehrte Polarität wird im Niederländischen auch als umgekehrte Polarität bezeichnet.

Beide Anschlüsse sind männlich. Die Standard-SMA-Stecker und RP-SMA-Stecker verfügen beide über Innengewinde und können somit auf das Außengewinde eines weiblichen SMA- oder SMA-RP-Anschlusses geschraubt werden. Standard-SMA-Stecker und RP-SMA-Stecker können nicht kombiniert werden, da die Stifte und Buchsen keinen ordnungsgemäßen Kontakt herstellen und somit die Signalübertragung verhindert wird. Sowohl SMA-Stecker als auch männliche Reverse Polarity (RP)-SMA-Stecker verfügen beide über Innengewinde und können somit auf einen weiblichen SMA- oder weiblichen RP-SMA-Anschluss mit Außengewinde geschraubt werden.

BNC

BNC-Stecker (Bajonett-Neill-Concelman). Dieser Stecker lässt sich dank seines Bajonettverschlusses schnell anschließen. Einfach den Stecker einstecken und eine Vierteldrehung drehen. Ein internes Federsystem hält die Stecker zusammen und verhindert so ein Lösen. Diese BNC-Stecker sind in 50 Ohm für Sender und Empfänger sowie in 75 Ohm für Videosignale erhältlich.

FME

FME steht für „For Mobile Equipment“. Der Anschluss war bis zur Einführung von 4G ein Standardanschluss in der GSM-Kommunikation. Der FME-Anschluss war für etwa 2 GHz ausgelegt. Mit dem Aufkommen von 4G wird auch 2600 MHz verwendet, was ihn weniger geeignet macht. Daher wird der FME-Anschluss hauptsächlich für alle 2G- und 3G-Modems verwendet.

N-Stecker oder N-Typ-Stecker

Der N-Stecker, auch N-Typ genannt, wurde von Paul Neill erfunden. Dieser Stecker wird seit den 1940er Jahren verwendet. Sie finden diesen N-Stecker an vielen Außenantennen, da er dank neuer Entwicklungen für bis zu 18 GHz geeignet ist und wetterfest versiegelt ist. Der N-Stecker ist 1,57 cm lang, hat ein 5/8-24-Gewinde und ist in den Nennwerten 50 Ohm und 75 Ohm erhältlich.

MMCX

MMCX steht für „Micro Miniature Coaxial Connector“ und ist ein Klick-Stecker, der für mindestens 500 Verbindungen geeignet ist. Er ist nach wie vor weit verbreitet, unter anderem weil er für Frequenzen bis 6 GHz geeignet ist. MMCX wird häufig in GPS-Systemen und USB-DVB-T-Empfängern verwendet, aber auch GSM-Modems sind teilweise mit MMCX ausgestattet. Der Durchmesser eines MMCX-Steckers beträgt 2,4 mm und ist somit eine Art Mini-MCX.

Mini-UHF

Mini-UHF steht für „Miniatur-UHF“-Stecker, auch bekannt als Mini-PL- oder Mini-PL259-Stecker. Es handelt sich um eine kleinere Version des bekannten PL259-Steckers. Dieser Stecker wurde ursprünglich in den 1970er Jahren für tragbare Transceiver mit einer maximalen Frequenz von 2,5 GHz und einem 3/8-24-Gewinde entwickelt.

PL-Stecker (PL-259 oder UHF-Stecker)

PL-Stecker, auch bekannt als PL-259 und UHF-Stecker. Dieser Stecker wird seit den 1930er Jahren verwendet. Sie finden einen PL-Stecker beispielsweise an UKW-Antennen. Der PL-Stecker hat einen Durchmesser von 1,57 cm und ein 5/8-24-Gewinde. Dieser PL-Stecker wird auch unter der Bezeichnung SO-239 oder Navy Type 49190 und Navy Type 49194 verkauft.

SMC

SMC steht für „Sub Miniature Version C“. Dieser Steckverbinder wurde in den 1960er Jahren entwickelt und ist etwas kleiner als Version A (SMA). Ein SMC-Steckverbinder verwendet einen Schraub- und Drehverbinder für eine sichere Verbindung, die sich nicht so leicht durch Vibrationen lösen kann. Dieser Steckverbindertyp ist für Frequenzen bis 10 GHz geeignet. Wichtig bei SMC-Steckverbindern: Ein Stecker hat einen weiblichen Mittelstift, während ein weiblicher Stecker einen männlichen Mittelstift hat.

KMU

SMB steht für „Sub Miniature Version B“-Stecker. Dieser wurde in den 1960er Jahren entwickelt und ist etwas kleiner als die Version A (SMA). Ein SMB-Stecker ist ein Klickstecker zum schnellen Verbinden und Trennen. Dieser Steckertyp ist für Frequenzen bis 4 GHz geeignet. Wichtig bei SMB-Steckern: Ein SMB-Stecker hat einen weiblichen Mittelstift, während eine SMB-Buchse einen männlichen Mittelstift hat.

SSMC

SSMC steht für „Small Sub Miniature Version C“. Es handelt sich um einen kleineren Steckverbinder als der SMC. Ein SSMC-Steckverbinder verwendet einen Schraub- und Drehverbinder für eine sichere Verbindung, die sich nicht so leicht durch Vibrationen lösen kann. Dieser Steckverbindertyp ist für Frequenzen bis 12,4 GHz geeignet. Wichtig bei SSMC-Steckverbindern: Ein Stecker hat einen weiblichen Mittelstift, während ein weiblicher Stecker einen männlichen Mittelstift hat.

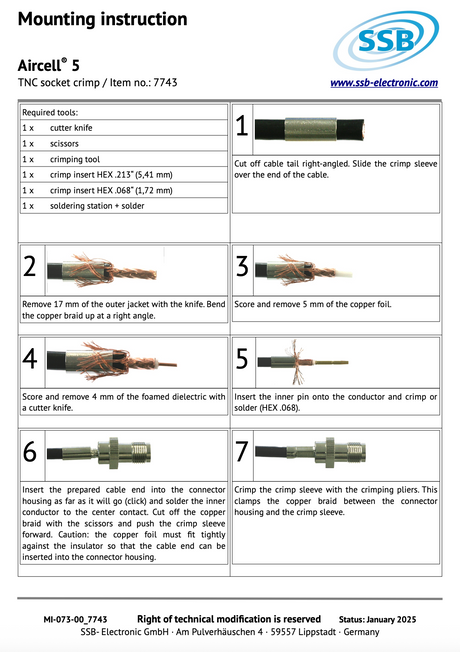

TNC

TNC steht für „Threaded Nail-Concelman“-Anschluss und ähnelt einem BNC, nur dass TNC statt eines Bajonettverschlusses einen Gewindeanschluss besitzt. Der TNC-Anschluss stammt aus den 1950er Jahren und ist für Frequenzen bis 11 GHz geeignet. Er findet sich häufig in GPS-Systemen oder 4G-Routern von Herstellern wie Cisco. TNC-R/P-Anschlüsse (Reversed Polarity) werden beispielsweise häufig für WLAN verwendet. Bei diesen Anschlüssen ist der äußere Stecker männlich (Innengewinde) und der innere Stecker weiblich (weiblicher Mittelstift).

TNC-Umkehrpolarität (RP)

Neben Standard-TNC-Steckern gibt es auch TNC-Stecker mit umgekehrter Polarität. Dabei handelt es sich um eine Variante des Standard-TNC, bei der der innere Pin umgekehrt ist. Ein Standard-TNC-Stecker kann nicht mit einem TNC-RP-Stecker verwendet werden. Es sind jedoch Adapter erhältlich, die dies ermöglichen. TNC- oder TNC-RP-Steckerverbindungen finden sich häufig bei WLAN-Geräten wie Routern und Modems mit Antennen.

Vier Arten von TNC-Steckern:

• TNC-RP-Buchse , diese hat einen Stift auf der Innenseite und Gewinde auf der Außenseite des Körpers/Gehäuses

• TNC-RP-Stecker , dieser hat innen eine Buchse (Stifteingang) und innen am Körper/Gehäuse ein Gewinde

• TNC-Buchse , diese hat eine Buchse (Stifteingang) auf der Innenseite und Gewinde auf der Außenseite des Körpers/Gehäuses

• TNC-Stecker , dieser hat einen Stift auf der Innenseite und Gewinde auf der Innenseite des Körpers/Gehäuses
  TS-9-Anschluss

Der TS-9-Anschluss findet sich unter anderem an Dongles von Huawei und USB-Modems. Dieser Anschluss ist dem CRC-9 sehr ähnlich, daher ist es wichtig, zunächst den Anschlusstyp Ihres Geräts zu bestätigen. Der Unterschied zwischen einem TS-9-Anschluss und einem CRC-9-Anschluss besteht darin, dass der TS-9-Anschluss einen größeren Durchmesser als der CRC-9-Anschluss hat.

7/16 DIN-Stecker

7/16 DIN-Steckverbinder (Kernstärke 7 mm, Außenkontakt 16 mm) finden sich vor allem im professionellen Bereich. Diese großen, robusten Steckverbinder kommen beispielsweise bei Antennen in Betreibermasten zum Einsatz. Dank der innenliegenden O-Ring-Dichtung sind diese Steckverbinder witterungsbeständig und werden aufgrund ihrer Robustheit häufig im militärischen Bereich eingesetzt.

4.3/10 DIN-Stecker

Der 4.3/10 DIN Stecker (Kernstärke 4,3 mm, Außenkontakt 10 mm) ist die kleinere Variante des 7/16 DIN Steckers und findet sich vor allem im professionellen Bereich. Diese robusten Stecker findet man beispielsweise an Antennen in Betreibermasten. Dank der innenliegenden O-Ring-Dichtung sind diese Stecker witterungsbeständig und werden aufgrund ihrer Robustheit häufig im militärischen Bereich eingesetzt.

QMA

QMA steht für „Quick Miniature Version A“-Stecker, der um 2003 als Ergänzung zu den weit verbreiteten SMA-Steckern auf den Markt kam. Der QMA lässt sich schnell und einfach ohne Werkzeug anschließen und trennen und ist für Frequenzen bis 18 GHz geeignet. Ein Vorteil ist, dass der Stecker nach der Montage um 360 Grad gedreht werden kann, was die Installation erleichtert. QMA-Stecker finden sich häufig an Antennen von Mobilfunkmasten, da sie aufgrund ihrer geringen Größe eine große Anzahl von Antennen auf kleinem Raum platzieren können, was bei modernen Antennen unerlässlich ist. QMA- und SMA-Stecker sind NICHT kompatibel!

Fakra-Stecker

Ein Fakra-Stecker ist im Wesentlichen ein luxuriöser SMB-Stecker. Das Innere eines Fakra ist identisch mit dem eines SMB, verfügt jedoch über eine zusätzliche Kunststoffhülse in einer bestimmten Farbe. Diese Hülse verhindert, dass sich die Stecker durch Vibrationen lösen und dass unterschiedliche Farben zusammenpassen, da der Kunststoff unterschiedliche Laschen hat. Dieser Stecker wurde speziell für die Automobilindustrie entwickelt. Jede Farbe weist auch auf ihre spezifische Anwendung hin; Blau steht beispielsweise für GPS und Lila für GSM. Der grün-blaue Fakra Z ist universell und passt überall.

F-Stecker oder F-Typ-Stecker

Der F-Stecker, auch F-Typ-Stecker genannt, wird hauptsächlich zum Anschluss von Video- und Funksignalen verwendet. Er findet sich aber auch an Internetmodems. Manchmal wird der Kern des Kabels als Mittelstift verwendet, sodass kein Löten erforderlich ist. Dies ist jedoch nur möglich, wenn der Kabeldurchmesser stimmt. Ist der Kern dicker oder dünner, wird ein separater Mittelstift mitgeliefert.

Lötfreie Steckverbinder

Lötfreie Steckverbinder, manchmal auch als lötfrei bezeichnet, werden oft als „Klemme“ bezeichnet. Beispielsweise ist der UHF-Klemmstecker (70-7350) ein Steckverbinder, der geklemmt und/oder geschraubt werden kann.

CRC9-Anschluss

Der CRC9-Stecker ist ein Stecker, den man heutzutage bei neuen Produkten nicht mehr so ​​häufig sieht. Populär wurde er durch den Einsatz auf verschiedenen Huawei-Steckkarten und Dongles, die unter anderem auch von KPN auf den Markt gebracht wurden. Dieser Stecker ist auch als DDS-E620 bekannt.

Steckverbinder für Fernsehsignale sind unter verschiedenen Namen bekannt, beispielsweise CAI (Central Antenna Installation) und IEC-Steckverbinder. Die korrekte IEC-Bezeichnung lautet IEC 61169-2, auch bekannt als „Belling-Lee-Steckverbinder“ oder Typ 9.52. IEC steht für „International Electrotechnical Commission“. Alle diese Bezeichnungen beziehen sich auf denselben Schiebestecker, der auch bei europäischen Fernsehgeräten zu finden ist. An anderen Stellen in diesen Kabeln, beispielsweise an Splittern, finden sich auch F-Steckverbinder.
