Was ist das Stehwellenverhältnis (SWR) und warum ist es wichtig?
SWR steht für Stehwellenverhältnis. Es ist ein Maß dafür, wie effizient die Sendeleistung Ihres Funkgeräts über das Koaxialkabel und die Antenne übertragen wird. Ein SWR von 1:1 ist ideal: Die gesamte Energie wird genutzt. Je höher der Wert, desto mehr Leistung wird reflektiert, was zu Leistungsverlusten und sogar zu Schäden an Ihrem Gerät führen kann.
Stehende Wellen einfach erklärt
Man kann es sich wie ein langes Seil vorstellen, an dessen einem Ende man zieht. Dadurch schwingt das Seil und bewegt sich zum anderen Ende und wieder zurück. Diese Schwingung nennt man stehende Welle. Dasselbe passiert auch bei Radiosignalen. Durch die richtige Abstimmung lässt sich diese Reflexion minimieren.
Wie sich das Stehwellenverhältnis auf Ihre Reichweite auswirkt
Ein hohes Stehwellenverhältnis (SWR) begrenzt zwar nicht direkt Ihre Sendereichweite, verursacht aber Energieverluste und kann Ihre Endstufe beschädigen. Durch die richtige Abstimmung strahlt Ihre Antenne mehr Leistung ab, was indirekt Ihre Reichweite erhöht.
Was ist ein guter SWR-Wert?
Ein Stehwellenverhältnis (SWR) unter 1,5 ist ideal. Bis zu 2,0 ist akzeptabel. Über 3,0? Dann besteht Beschädigungsgefahr. Handeln Sie jetzt! Achten Sie stets auf eine fachgerechte Montage mit ausreichender Erdung oder Massefläche. Nur so erzielen Sie die optimale Leistung Ihres Antennensystems.
Warum Sie niemals ohne Antenne senden sollten
Verwenden Sie Ihr 27MC-Funkgerät niemals ohne angeschlossene Antenne oder geeignete Dummy-Last. Andernfalls riskieren Sie, die Endstufe zu beschädigen – Schäden, die nicht von der Garantie abgedeckt sind. Möchten Sie Ihr Funkgerät testen? Schließen Sie eines der beiden Geräte korrekt an.
Die Messe ist dein bester Freund
Jede Standardantenne benötigt eine Erdung (zum Kapazitätsausgleich) oder eine Massefläche, um ordnungsgemäß zu funktionieren. In Fahrzeugen dient das Metallchassis als Erdung. Bei Wohnmobilen oder Fahrzeugen mit Kunststoffkarosserie empfiehlt sich eine Antenne ohne Erdung, bei der das Koaxialkabel einen Teil der Erdung übernimmt.
Anpassen und messen
Viele Antennen sind bereits werkseitig korrekt eingestellt, vorausgesetzt, das Kabel hat die richtige Länge und eine gute Erdung ist gewährleistet. Dennoch empfiehlt es sich, nach der Installation eine Stehwellenverhältnismessung (SWR) durchzuführen. Diese misst die Signalreflexion und beugt Schäden am Funkgerät vor.
Überprüfen Sie das Koaxialkabel mit einem Multimeter auf Brüche oder Kurzschlüsse. Hinweis: Bei bodengebundenen Antennen wie Firestik No-Ground und Sirio Turbo kann es während der Messung zu einem Kurzschluss kommen – dies ist normal.
Wie man das Stehwellenverhältnis (SWR) anpasst
- Schließen Sie Ihr SWR-Meter (oder SWR- und Wattmeter) zwischen Transceiver und Antenne an.
- Wenn Ihr SWR-Messgerät über eine „SWR“-Einstellung verfügt, stellen Sie diese ein. Wenn Ihr Messgerät keine SWR-Einstellung hat, können Sie diesen Schritt überspringen.
- Stellen Sie den Transceiver auf Kanal 20* ein.
- Stellen Sie das SWR-Messgerät auf „Vorwärts“ (FWD).
- Drücken und halten Sie das Handmikrofon fest.
- Drehen Sie den Drehknopf am SWR-Meter, um den Zeiger im Display auf „SET“ oder „CAL“ zu stellen.
- Lass das Mikrofon los
- Stellen Sie das SWR-Messgerät auf „Reflected“ (REF) ein.
- Drücken Sie das Mikrofon erneut und halten Sie es gedrückt.
- Das SWR-Meter sollte nun den niedrigstmöglichen SWR-Wert anzeigen. Hinweis : Sobald das SWR-Meter 2,5 erreicht oder im roten Bereich ist, halten Sie das Mikrofon nicht zu lange gedrückt. Dies kann den Ausgangstransistor beschädigen oder, ehrlich gesagt, Ihren 27MC-Verstärker zerstören.
Wir verwenden Kanal 20 zur SWR-Anpassung, da wir von einem 27MC-Transceiver mit 40 Kanälen ausgehen. Je weniger Kanäle, desto niedriger das SWR; je mehr Kanäle, desto höher das SWR.
Vorwärts- und Rückwärtskraft
Auf einem Antennenkabel entsteht eine stehende Welle durch zwei Signale: die Vorwärtsleistung (FWD) und die reflektierte Leistung (REF). Die Vorwärtsleistung ist das Signal, das vom Sender zur Antenne gesendet wird – die Energie, die Sie tatsächlich übertragen möchten. Die reflektierte Leistung hingegen ist der Teil dieses Signals, der nicht von der Antenne abgestrahlt wird und daher zum Sender zurückreflektiert wird. Ein SWR-Meter misst beide Signale. Wenn Sie den Schalter auf FWD stellen, misst das Messgerät die ausgehende Leistung. Stellen Sie ihn anschließend auf REF, sehen Sie, wie viel Leistung reflektiert wird. Diese Werte zusammen bestimmen das Stehwellenverhältnis (SWR) und geben Aufschluss über die Effizienz Ihres Antennensystems.
Was sagt der SWR-Wert über Ihr Antennensystem aus?
- Ein Stehwellenverhältnis (SWR) von 1:1 (oder kurz 1,0) bedeutet, dass die gesamte Sendeleistung Ihres Funkgeräts effektiv von der Antenne absorbiert wird – ideal, aber in der Praxis fast nie erreichbar. Kabel und Stecker verursachen immer geringe Reflexionen. Ein SWR von 1,2 oder 1,3 gilt daher als ausgezeichnet.
- Bei einem Stehwellenverhältnis (SWR) von 1,5 wird nahezu die gesamte Leistung noch effektiv von der Antenne verarbeitet. Nur ein geringer Teil wird reflektiert, was jedoch kein Problem darstellt.
- Ein Stehwellenverhältnis (SWR) von 1,8 weicht zwar geringfügig vom Idealwert ab, die meisten Sender funktionieren aber auch bei diesem Wert einwandfrei. Einige Breitbandantennen erreichen am Rand ihres Frequenzbereichs sogar Werte bis zu 1,8 – das ist immer noch akzeptabel.
- Ab einem Stehwellenverhältnis (SWR) von 2,0 wird es etwas kritischer. Die meisten Sender kommen zwar noch damit zurecht, es empfiehlt sich jedoch, das Antennensystem bei Leistungen ab 100 Watt zu überprüfen und gegebenenfalls anzupassen. Ein SWR von 1,5 oder niedriger ist empfehlenswert.
- Ein Stehwellenverhältnis (SWR) von 2,5 oder höher ist schlichtweg zu hoch. Manche Sender können dadurch beschädigt werden. Verwenden Sie Ihren Sender nicht mit einem so hohen SWR – es ist Zeit für eine gründliche Systemprüfung!
Häufige Probleme bei der Einstellung des Stehwellenverhältnisses
- Ist das Stehwellenverhältnis (SWR) auf Kanal 40 zu hoch? Dann müssen Sie den Antennenausleger kürzen. Die Vorgehensweise ist je nach Antenne unterschiedlich. Manche erfordern ein millimeterweises Kürzen, andere verfügen über eine Einstellschraube.
- Ist das Stehwellenverhältnis (SWR) auf Kanal 1 zu hoch? Dann müssen Sie den Antennenarm verlängern.
- Wenn die Nadel des SWR-Meters in den roten Bereich springt, könnte ein Kurzschluss in Ihrer Antennenanlage vorliegen. Eine Justierung ist sinnlos, solange das Problem nicht behoben ist.
Die Ursachen eines zu hohen Stehwellenverhältnisses
- Schlechte oder beschädigte Koaxialkabel
- Falsche oder nicht abgestimmte Antennen
- Schlechter Untergrund oder Reflexion
- Hindernisse wie Gebäude oder Metalldächer während der Justierung\
Was ist die Folge einer schlecht abgestimmten Antenne?
Eine schlecht abgestimmte Antenne kann zu Leistungsverlusten und einer erhöhten Belastung des Transceivers führen, was die Lebensdauer Ihrer Geräte verkürzen kann.
Tipps zum Abstimmen Ihrer Antenne
- Richten Sie die Antenne auf einen freien Bereich ohne Hindernisse aus.
- Bitten Sie jemanden um Hilfe; eine Person misst, die andere justiert die Antenne.
- Verwenden Sie die für Ihre Anwendung geeignete Antenne, beispielsweise benötigen Breitband-Transceiver auch eine Breitbandantenne.
- Wichtig: Halten Sie sich während der Messungen nicht in der Nähe der Antenne auf.
Zusätzliche Ressourcen
Verwenden Sie ein Kreuzzeigermultimeter für genauere Messungen von Leistung (Watt) und Stehwellenverhältnis (SWR). Achten Sie darauf, die richtigen Kabel zu verwenden und dass die Stecker fest sitzen.
Daiwa CN-901HP3 Kreuzzeigermessgerät zur Messung von SWR und Leistung
K-PO SWR-430 SWR- und Wattmeter

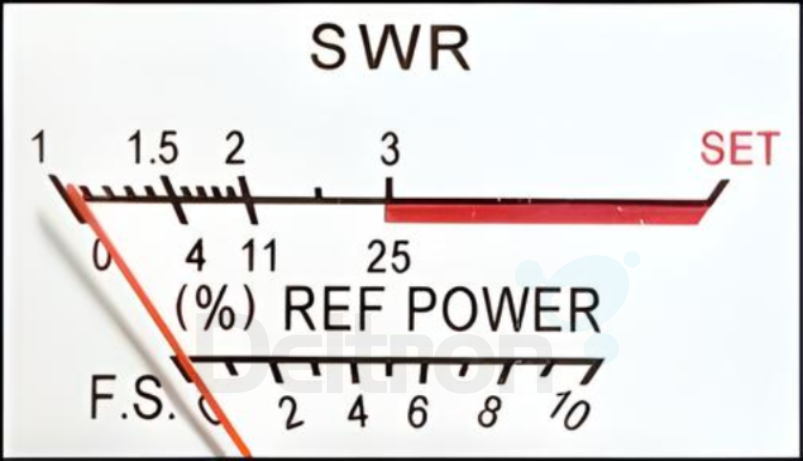

Digitale vs. analoge SWR-Meter: Welches funktioniert am besten?
Obwohl digitale SWR-Messgeräte immer beliebter werden, bevorzugen viele erfahrene Anwender nach wie vor analoge Geräte. Der Grund? Der Zeiger eines analogen Messgeräts bewegt sich gleichmäßig und ist leicht ablesbar. Bei digitalen Messgeräten ändern sich die Werte oft so schnell, dass sie schwer zu erkennen sind, es sei denn, das Messgerät verfügt über eine Spitzenwertspeicherfunktion, die den Höchstwert für einige Sekunden hält.
Bei Verwendung von FM oder anderen Konstantträgermodi sind digitale Messgeräte jedoch bestens geeignet, da die Ausgangsleistung während der Modulation kaum schwankt. Für den täglichen Gebrauch und zum Abstimmen ist ein zuverlässiges analoges Messgerät oft die benutzerfreundlichste Wahl.
Richten Sie die Antenne in der richtigen Umgebung ein.
Die Abstimmung sollte in einer offenen Umgebung erfolgen. Also nicht in der Nähe von Gebäuden, unter Bäumen oder Hochspannungsleitungen und auf keinen Fall, während jemand die Antenne hält. Halten Sie außerdem einen Mindestabstand von 30 cm zwischen mehreren Antennen ein, um Störungen zu vermeiden.
Achten Sie auf das gesamte System.
Die Leistung Ihres 27-MHz-Transceivers hängt vom gesamten System ab: Antenne, Basisstation und Koaxialkabel. Viele Probleme entstehen durch fehlerhafte Kabel, falsche Stecker oder eine fehlende Erdung. Selbst ein ungenaues SWR-Meter kann zu Fehlfunktionen führen. Stellen Sie sich Ihre Antenne wie die Lautsprecher einer Stereoanlage vor: Gute Lautsprecher machen den entscheidenden Unterschied. Die notwendigen Verbindungskabel , mit denen Sie ein SWR-Meter oder einen Linearverstärker an einen 27-MHz-Transceiver anschließen können, sind an beiden Enden mit einem verlöteten PL-Stecker (UHF-Stecker) ausgestattet. Diese Koaxialkabel sind in verschiedenen Längen von 40 cm bis 10 Metern erhältlich.
Das Stehwellenverhältnis (SWR) gibt Aufschluss über den Zustand Ihrer Antennenanlage. Ein niedriges SWR beugt Leistungsverlusten und Schäden am Funkgerät vor und erhöht die Effektivität Ihres Sendesystems. Investieren Sie in ein gutes SWR-Messgerät, hochwertige Kabel und eine geeignete Antenne, um optimale Ergebnisse zu erzielen.
Funktioniert Ihre Mobilfunkantenne nicht richtig?
Haben Sie nach dem Lesen dieses Blogbeitrags noch Fragen oder etwas, das Sie nicht ganz verstehen? Kontaktieren Sie uns gerne; wir helfen Ihnen gerne weiter!
Häufig gestellte Fragen zur Abstimmung Ihrer 27MC-Antenne
Was genau ist SWR?
SWR steht für Stehwellenverhältnis. Es gibt an, wie effizient Ihr Antennensystem die Sendeleistung nutzt. Je niedriger das SWR, desto besser wird Ihr Signal abgestrahlt. Ein hohes SWR bedeutet Leistungsverlust und kann Schäden verursachen.
Was ist ein guter SWR-Wert?
Ein Stehwellenverhältnis (SWR) zwischen 1,0 und 1,5 ist ideal. Werte bis 2,0 sind akzeptabel. Ab 2,5 wird es riskant und kann Ihren 27MC-Transceiver beschädigen. Regelmäßiges Messen und Justieren ist daher unerlässlich.
Wie richte ich meine 27MC-Antenne richtig aus?
Verwenden Sie ein SWR-Meter und stellen Sie Kanal 20 ein. Messen Sie sowohl die Vorwärts- als auch die Rückwärtsleistung. Reduzieren Sie das SWR durch Anpassen des Antennenarms: Verkürzen Sie ihn, wenn das SWR auf höheren Kanälen zu hoch ist, und verlängern Sie ihn, wenn es auf niedrigeren Kanälen zu hoch ist.
Warum ist es Ihnen nie erlaubt, ohne Antenne zu senden?
Das Senden ohne Antenne oder Dummy-Last führt zu sofortiger Beschädigung der Ausgangsstufe Ihres Senders. Verwenden Sie beim Testen immer eine angeschlossene Antenne oder eine geeignete Dummy-Last.
Was ist Masse und warum ist sie wichtig?
Eine Erdung (Massefläche) ist für den Betrieb herkömmlicher Antennen unerlässlich. Bei Fahrzeugen dient das Metallchassis als Masse. Besitzen Sie ein Wohnmobil oder ein Fahrzeug aus Kunststoff? Dann benötigen Sie eine Antenne ohne Massefläche.
Kann ich das Stehwellenverhältnis (SWR) mit einem Multimeter messen?
Nein, ein Multimeter misst nicht das Stehwellenverhältnis (SWR). Sie können es jedoch verwenden, um das Koaxialkabel auf Unterbrechungen oder Kurzschlüsse zu überprüfen. Verwenden Sie immer ein SWR-Messgerät, um eine korrekte Messung zu gewährleisten.
Worin besteht der Unterschied zwischen Vorwärts- und Rückwärtsleistung?
Die Vorwärtsleistung ist das Signal, das vom Sender zur Antenne gesendet wird. Die Rückstrahlleistung ist das Signal, das zurückgeworfen wird. Ein Stehwellenmessgerät (SWR-Meter) vergleicht diese beiden Werte, um die Effizienz Ihres Antennensystems zu bestimmen.
Was sind häufige Ursachen für ein hohes Stehwellenverhältnis (SWR)?
Häufige Ursachen sind: minderwertige Koaxialkabel, falsche Antennen, fehlende Erdung oder Hindernisse wie Gebäude während der Ausrichtung. Überprüfen Sie auch Ihre Anschlüsse und den Montageort.
Welches SWR-Messgerät sollte ich verwenden: ein digitales oder ein analoges?
Analoge Messgeräte bieten eine gleichmäßige Rückmeldung und sind benutzerfreundlich. Digitale Messgeräte sind zwar präzise, aber ohne Spitzenwertspeicherfunktion schwer abzulesen. Für Anfänger ist ein analoges Messgerät oft einfacher zu bedienen.
Worauf sollte ich beim Abstimmen der Antenne achten?
Wählen Sie einen freien, hindernisfreien Bereich, verwenden Sie die richtigen Kabel und halten Sie während der Messung Abstand zur Antenne. Achten Sie außerdem auf ausreichend Abstand zu anderen Antennen, um Störungen zu vermeiden.
