K-PO SX-600N SWR- und Watt N-Buchse

Das KPO SX-600N SWR- und Wattmeter ist das ideale Messinstrument für Funkamateure und 27MC-Nutzer, die ihre Anlage präzise prüfen und optimieren möchten. Mit diesem professionellen SWR-Meter mit N-Female- und UHF-Female (PL)-Anschlüssen messen Sie einfach die Vorwärtsleistung (Forward Power), die reflektierte Leistung (Reflected Power) und das SWR (Standing Wave Ratio). So wissen Sie immer, ob Ihr Antennensystem optimal abgestimmt ist, und vermeiden unnötige Leistungsverluste oder Schäden an Ihrer Ausrüstung.

Dank der zwei separaten Frequenzbereiche ist das KPO SWR-Meter sowohl für HF- als auch für VHF/UHF-Anwendungen geeignet. Für den Frequenzbereich von 1,8 bis 160 MHz verwendet das Messgerät UHF-Female (PL)-Anschlüsse, während für 140 bis 525 MHz hochwertige N-Female-Anschlüsse zur Verfügung stehen. Dadurch ist der SX-600N perfekt in festen und mobilen Funkanlagen einsetzbar.

Warum den KPO SX-600N wählen?

Der KPO SX-600N kombiniert präzise Messungen mit einfacher Bedienung. Über den praktischen AVG/PEP-Schalter wechseln Sie mühelos zwischen der Messung von Durchschnittsleistung und Spitzenleistung (PEP), wodurch das Messgerät hervorragend für AM/FM- und SSB-Anwendungen geeignet ist.

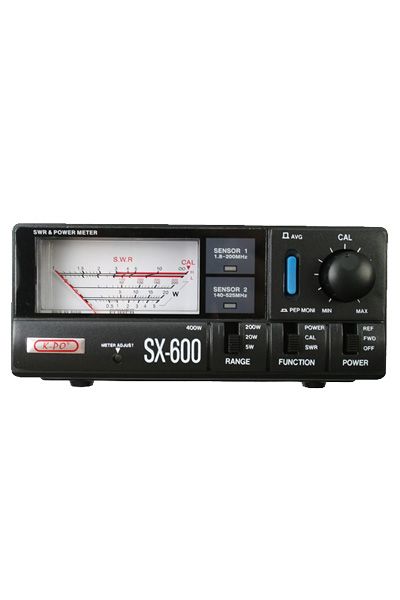

Das beleuchtete analoge Display ist auch in weniger gut beleuchteten Räumen hervorragend ablesbar. Dank der geringen Einfügedämpfung von nur 0,2 dB hat das Messgerät kaum Einfluss auf das gesendete Signal, sodass Sie zuverlässige Messergebnisse ohne merklichen Leistungsverlust erhalten.

Wichtigste Merkmale

• Misst SWR, Forward Power und Reflected Power

• Frequenzbereich von 1,8-160 MHz (UHF/PL) und 140-525 MHz (N-Anschlüsse)

• Geeignet für Leistungen von 5, 20, 200 und 400 Watt

• AVG/PEP-Funktion für AM-, FM- und SSB-Messungen

• Beleuchtetes Display und kompaktes, robustes Gehäuse

Anwendung

Der KPO SX-600N wurde für alle entwickelt, die ihre Sendeanlage optimal einstellen möchten. Durch regelmäßige Überprüfung des SWR verhindern Sie, dass eine schlecht abgestimmte Antenne zu Leistungsverlust oder unnötiger Belastung der Endstufe Ihres Transceivers oder Linearverstärkers führt.

Dank der Kombination aus UHF- und N-Anschlüssen ist dieses SWR-Meter mit N-Anschlüssen besonders vielseitig. Es ist geeignet für HF-Anlagen, VHF- und UHF-Systeme und kann sowohl temporär während der Einstellung als auch dauerhaft im Shack platziert werden.

Technische Spezifikationen

Der KPO SX-600N unterstützt einen Frequenzbereich von 1,8 bis 160 MHz und 140 bis 525 MHz mit einer Impedanz von 50 Ohm. Das Messgerät unterstützt Leistungsbereiche von 5, 20, 200 und 400 Watt und kann maximal 400 Watt verarbeiten (25 Sekunden ein, gefolgt von 35 Sekunden Abkühlung). Die minimale erforderliche Messleistung für SWR beträgt nur 0,5 Watt.

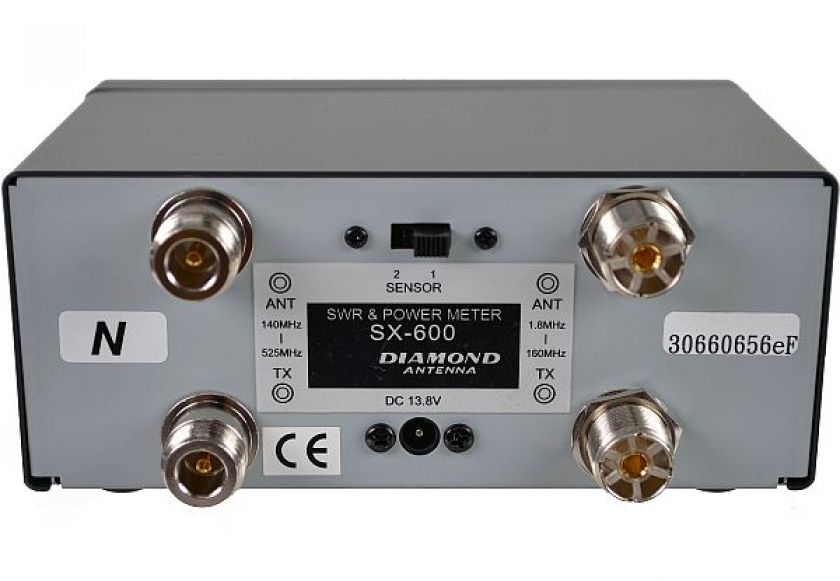

Für das HF-Band verfügt das Messgerät über UHF (SO-239) Anschlüsse für sowohl den Eingang als auch den Ausgang. Für VHF und UHF sind separate N-Female Anschlüsse vorhanden. Die Displaybeleuchtung funktioniert mit 13,8 Volt DC.

Mit Abmessungen von 150 × 100 × 65 mm und einem Gewicht von 720 Gramm ist das Messgerät kompakt genug für den mobilen Einsatz, aber auch hervorragend für einen festen Platz im Shack geeignet.

Häufig gestellte Frage

Warum ein SWR-Meter mit N-Anschlüssen wählen?

N-Anschlüsse bieten eine bessere Abschirmung und geringere Signalverluste bei höheren Frequenzen als Standard-PL-Anschlüsse. Dadurch ist der KPO SX-600N hervorragend für präzise Messungen auf VHF- und UHF-Frequenzen geeignet, während Sie dank der separaten UHF-Anschlüsse auch problemlos HF-Anlagen messen können.

Optimieren Sie Ihr Antennensystem mit dem KPO SX-600N SWR- und Wattmeter und messen Sie präzise die abgestrahlte Leistung und das SWR. Bestellen Sie noch heute und stellen Sie sicher, dass Ihre Funkanlage immer optimal funktioniert.
