Mikrofon-Adapterkabel 4-Pin Stecker / 6-Pin Buchse

Möchten Sie ein 4-Pin-Mikrofon mit Uniden/President-Belegung an ein Funkgerät mit einem 6-Pin-President-Mikrofonanschluss anschließen? Mit diesem handgefertigten Mikrofon-Adapterkabel 4-Pin-Stecker auf 6-Pin-Buchse stellen Sie die benötigte Verbindung her, ohne den Anschluss Ihres Mikrofons anpassen zu müssen.

Der Adapter ist beispielsweise für 4-Pin-Astatic-Mikrofone geeignet, die die unten aufgeführte Uniden/President-Belegung verwenden. So können Sie ein passendes vorhandenes Mikrofon weiterhin an einem Funkgerät mit President 6-Pin-Belegung verwenden.

Bitte beachten Sie: Die UP/DOWN-Funktion wird über diesen Adapter nicht unterstützt.

Wofür verwenden Sie diesen 4-Pin auf 6-Pin Mikrofon-Adapter?

Nicht jedes Mikrofon und Funkgerät verwendet denselben Stecker und dieselbe Pin-Belegung. Eine rein mechanische Verbindung reicht daher nicht aus: Auch die Verkabelung muss übereinstimmen.

Dieser 4-Pin auf 6-Pin Mikrofon-Adapter ist speziell für ein 4-Pin-Mikrofon mit Uniden/President-Belegung gedacht, das Sie an einem Funkgerät mit der genannten President 6-Pin-Belegung verwenden möchten.

Das macht den Adapter zum Beispiel interessant, wenn Sie ein passendes Astatic-Mikrofon haben, das Sie an einem kompatiblen President-Funkgerät anschließen möchten. Anstatt den Stecker Ihres Mikrofons auszutauschen, setzen Sie den Adapter einfach zwischen Mikrofon und Funkgerät.

Welche Pin-Belegung hat der Adapter?

Überprüfen Sie vor der Bestellung immer, ob die Belegung Ihres Mikrofons und Funkgeräts mit der unten stehenden Konfiguration übereinstimmt. Die Anzahl der Pins allein bestimmt nämlich nicht, ob ein Mikrofon tatsächlich kompatibel ist.

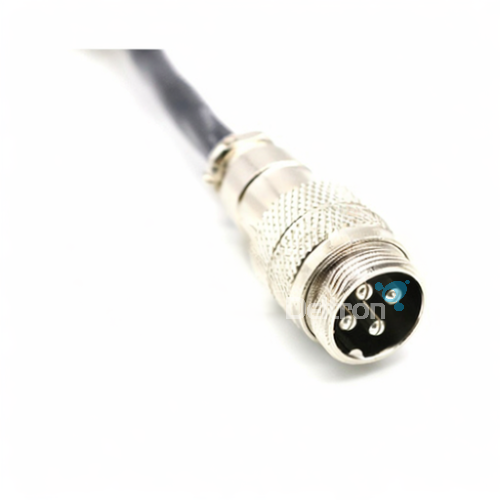

4-Pin-Anschluss:

1. Masse (Ground)

2. Modulation

3. TX (Senden)

4. RX (Empfang)

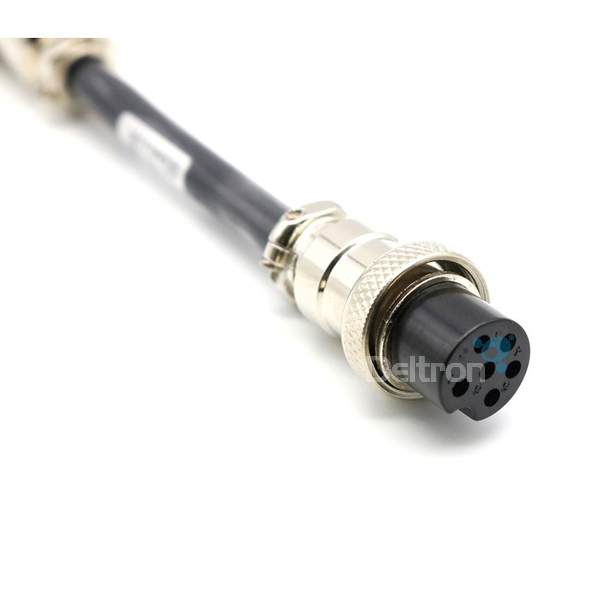

6-Pin-Anschluss:

1. Modulation

2. RX (Empfang)

3. TX (Senden)

4. Nicht belegt

5. Masse (Ground)

6. Nicht belegt

Der Adapter wandelt diese Anschlüsse um, damit ein geeignetes 4-Pin-Mikrofon mit der angegebenen Belegung an einem kompatiblen 6-Pin-Anschluss verwendet werden kann.

Auch für Astatic-Mikrofone geeignet?

Ja, dieses Mikrofon-Adapterkabel kann beispielsweise für geeignete 4-Pin-Astatic-Mikrofone verwendet werden, sofern diese die oben beschriebene Uniden/President-Belegung nutzen.

Überprüfen Sie dies immer vor der Bestellung. Es gibt verschiedene Mikrofonbelegungen, und ein 4-Pin-Stecker bedeutet nicht automatisch, dass jedes 4-Pin-Mikrofon die gleiche Pin-Belegung hat.

Dasselbe gilt für das Funkgerät: Es muss über die entsprechende President 6-Pin-Belegung verfügen.

Ohne UP/DOWN-Bedienung

Ein wichtiger Punkt ist, dass die UP/DOWN-Funktion eines Mikrofons über diesen Adapter nicht unterstützt wird. Die ungenutzten Pins 4 und 6 des 6-Pin-Anschlusses sind nicht belegt.

Benötigen Sie eine UP/DOWN-Bedienung am Mikrofon? Dann ist dieser Adapter nicht die richtige Lösung.

Hochwertiges, handgefertigtes Mikrofon-Adapterkabel

Dieses Mikrofon-Adapterkabel (4-Pin-Stecker auf 6-Pin-Buchse) ist handgefertigt und als praktische Lösung gedacht, wenn Sie ein geeignetes 4-Pin-Mikrofon weiterhin verwenden möchten.

Die wichtigsten Eigenschaften:

• 4-Pin-Stecker auf 6-Pin-Buchse Mikrofon-Adapter

• Für 4-Pin-Mikrofone mit Uniden/President-Belegung

• Für Funkgeräte mit der angegebenen President 6-Pin-Belegung

• Beispielsweise geeignet für kompatible Astatic-Mikrofone

• Handgefertigtes Qualitätsprodukt; UP/DOWN-Funktion wird nicht unterstützt

• Verwenden Sie Ihr 4-Pin-Mikrofon an einem geeigneten 6-Pin-Funkgerät

Verwenden Sie Ihr 4-Pin-Mikrofon an einem geeigneten 6-Pin-Funkgerät

Haben Sie ein gutes 4-Pin-Mikrofon, das Sie gerne weiter verwenden möchten? Dann kann dieser Adapter eine einfache Lösung bieten, um es mit einem passenden President 6-Pin-Anschluss zu kombinieren.

Überprüfen Sie vor der Bestellung immer die Pin-Belegung sowohl des Mikrofons als auch des Funkgeräts. So vermeiden Sie, dass Sie allein aufgrund der Anzahl der Pins den falschen Adapter wählen.

Bestellen Sie das 4-Pin auf 6-Pin Mikrofon-Adapterkabel und schließen Sie Ihr geeignetes 4-Pin-Mikrofon einfach an ein kompatibles 6-Pin-Funkgerät an.
