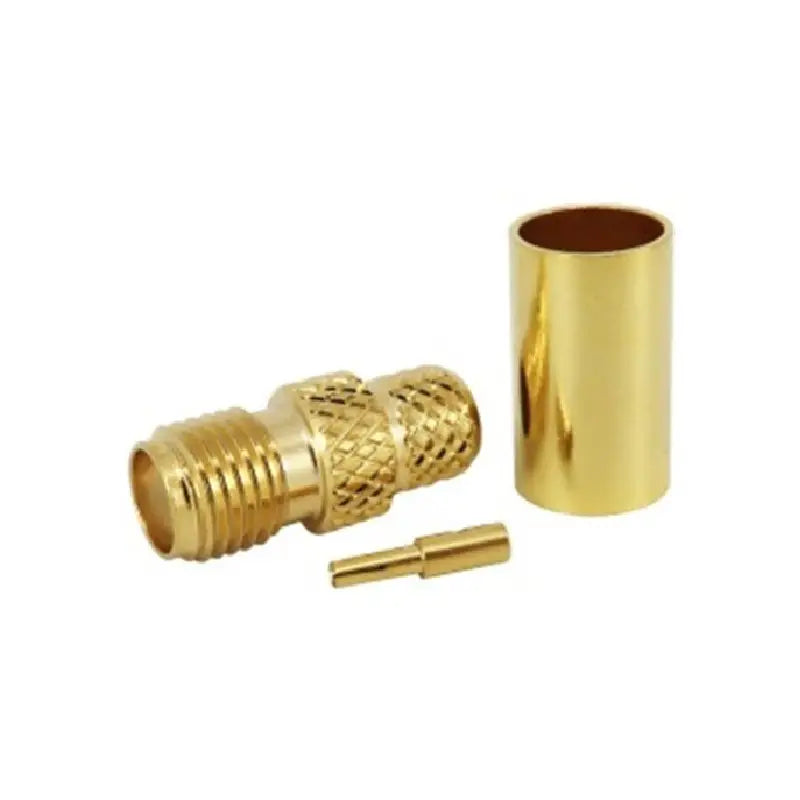

SSB SMA-Buchse Crimp Ecoflex-5

Der SSB 7751-E SMA-Buchsen Crimpstecker ist ein hochwertiger 50 Ω Koaxialstecker für professionelle HF- und Antennenanwendungen. Dieser SSB-Stecker ist für Ecoflex-5 und H155 Koaxialkabel geeignet und kombiniert einen gecrimpten Außenleiter mit einem zu lötenden Mittelstift. Das Ergebnis ist eine robuste, präzise passende Verbindung, die für Anwendungen bis 12 GHz geeignet ist.

Mit seiner vergoldeten Metallkonstruktion, dem Teflon-Isolator und dem breiten Temperaturbereich ist dieser SMA-Stecker eine ausgezeichnete Wahl für Installationen, bei denen eine zuverlässige Verbindung und gute elektrische Eigenschaften wichtig sind.

Professioneller SMA-Buchsen Stecker für Ecoflex-5

Eine gute Koaxialverbindung beginnt mit einem Stecker, der genau zum verwendeten Kabel passt. Der SSB 7751-E wurde speziell für Ecoflex-5 und H155 entwickelt und hat eine Impedanz von 50 Ω. Der Stecker entspricht IEC 60 169-15 und ist laut Hersteller für mindestens 500 Steckzyklen geeignet.

Das Gehäuse ist aus vergoldetem Messing gefertigt, während der Mittelstift aus vergoldetem Berylliumkupfer (BeCu) besteht. Auch die kupferne Crimphülse ist vergoldet. Der Isolator ist aus Teflon (PTFE) gefertigt. Diese Materialwahl trägt zu einer formstabilen und zuverlässigen Verbindung bei, auch bei stark schwankenden Temperaturen.

Die wichtigsten Eigenschaften:

• SMA-Buchsen Crimpstecker für Ecoflex-5 und H155 Koaxialkabel

• 50 Ω Impedanz und geeignet für Frequenzen bis 12 GHz

• Vergoldetes Messinggehäuse, vergoldeter BeCu-Mittelstift und Teflon-Isolator

• Temperaturbereich von -65 °C bis +165 °C und Schutzart IP66

• RoHS-konform und ausgelegt für mindestens 500 Steckzyklen


Crimpstecker mit gelötetem Mittelstift

Bei diesem Stecker wird der Außenleiter des Koaxialkabels mit der Crimphülse mechanisch befestigt. Der Mittelstift wird gelötet. SSB empfiehlt diese Kombination auch bei Crimpsteckern, da ein gelöteter Mittelstift auf lange Sicht – insbesondere bei Temperaturschwankungen – eine zuverlässige elektrische Verbindung mit geringen Verlusten gewährleisten kann.

Damit kombiniert der Stecker die einfache Montage und die mechanische Robustheit eines Crimpsteckers mit einer gelöteten Verbindung des Innenleiters.

Geringe Verluste für professionelle HF-Anwendungen

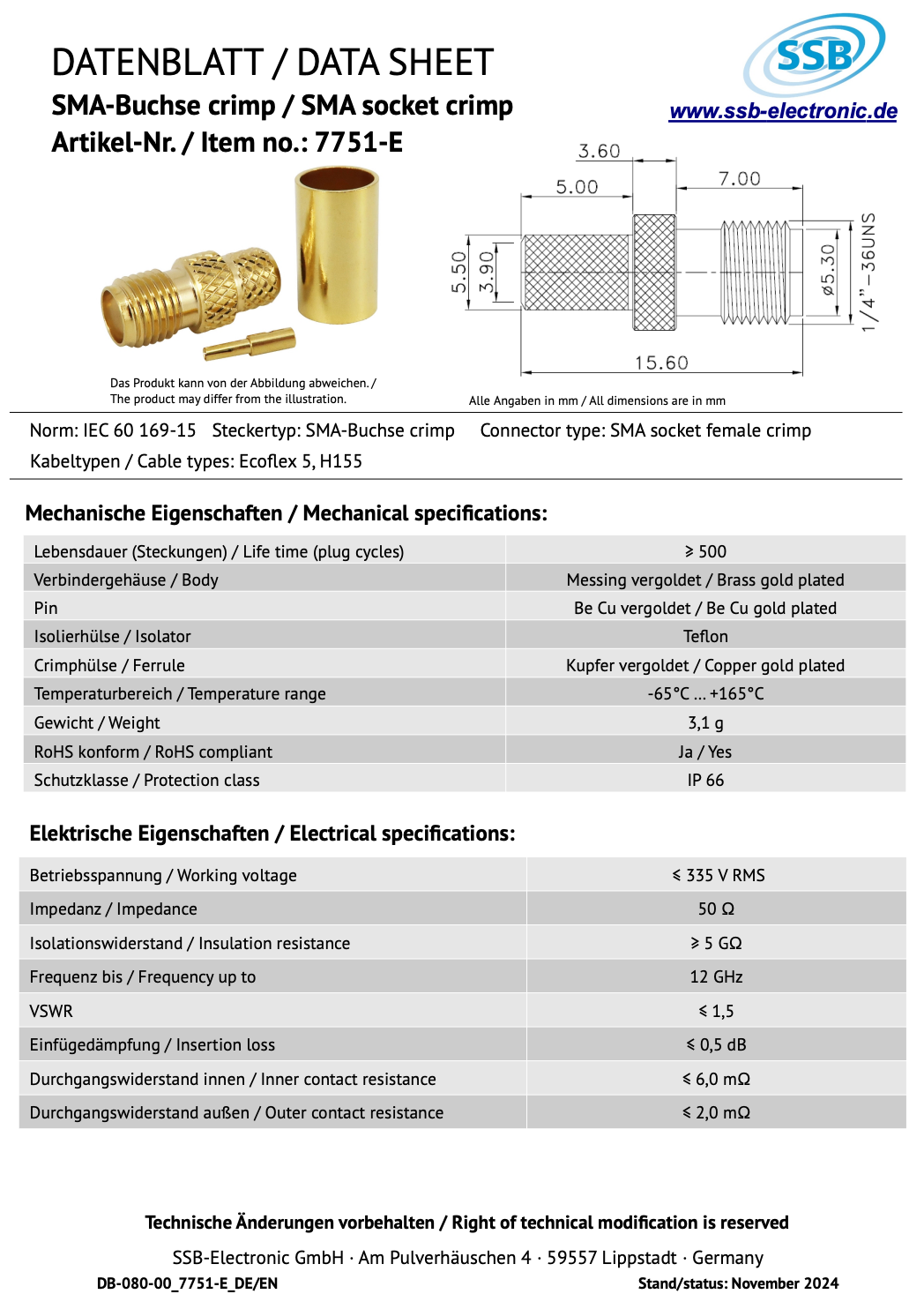

Für HF-Installationen sind nicht nur mechanische Eigenschaften wichtig. Auch die elektrische Leistung eines Steckers bestimmt maßgeblich die Qualität der Verbindung. Laut Datenblatt hat der SSB 7751-E ein VSWR von maximal 1,5 und eine Einfügedämpfung von maximal 0,5 dB. Die maximale Betriebsspannung beträgt 335 V RMS und der Isolationswiderstand ist mindestens 5 GΩ.

Das macht diesen SMA-Buchsen Stecker für Ecoflex-5 geeignet für vielfältige professionelle Koaxial-, HF- und Antenneninstallationen, bei denen ein SMA-Buchsen Anschluss erforderlich ist.

Zuverlässige Qualität von SSB

SSB-Stecker werden für zuverlässige Koaxialverbindungen entwickelt und aus hochwertigen Materialien gefertigt. Die Kombination aus vergoldeten Metallkontakten, einem Teflon-Isolator und präzisen mechanischen Abmessungen trägt zu einer dauerhaften Verbindung mit guten HF-Eigenschaften bei.

Mit einem Gewicht von nur 3,1 Gramm, IP66-Schutz und einem spezifizierten Temperaturbereich von -65 °C bis +165 °C ist der 7751-E zudem für den Einsatz unter verschiedensten Bedingungen konzipiert.

Suchen Sie einen professionellen SMA-Buchsen Crimpstecker für Ecoflex-5 oder H155? Entscheiden Sie sich für den SSB 7751-E und realisieren Sie eine robuste und zuverlässige 50 Ω Koaxialverbindung.
