SWR-Meter mit Zwischenkabel

SWR-Paket – Präzise Abstimmung für Ihre 27MHz-Antenne

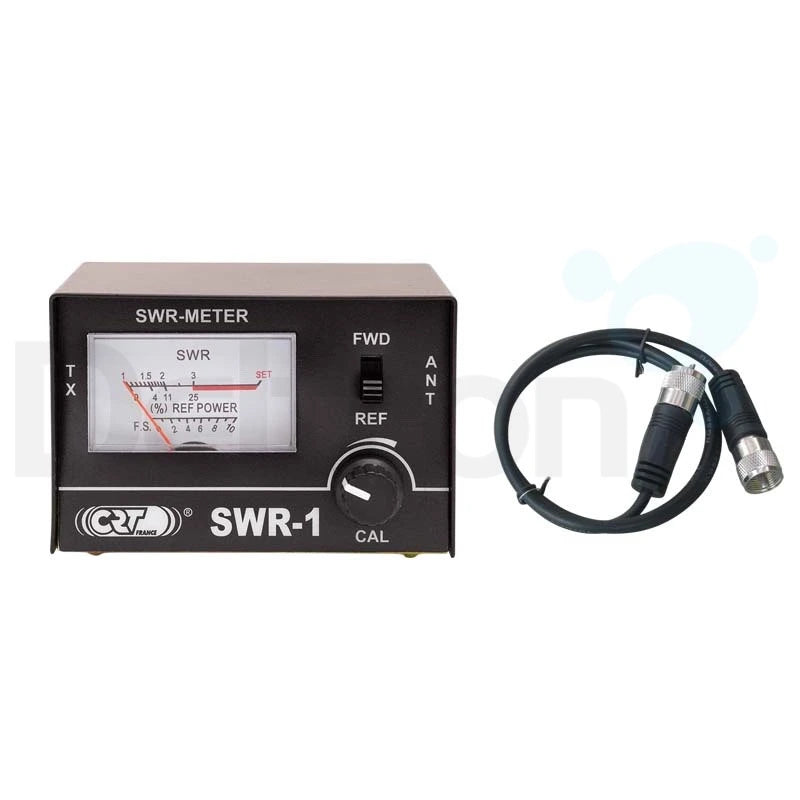

Möchten Sie den SWR (Stehwellenverhältnis) Ihrer 27MHz-Antenne präzise einstellen? Dieses SWR-Paket enthält ein CRT-1 SWR-Meter und ein 90 cm Verbindungskabel, mit dem Sie einfach eine optimale Einstellung erreichen können. Ein korrekter SWR-Wert ist entscheidend für eine große Reichweite und verhindert Schäden an Ihrem CB-Gerät.

Mit diesem Set messen Sie den SWR-Wert genau und stellen Ihre Antenne korrekt ein. Bitte beachten Sie, dass die Messung im Freien, in einer offenen Umgebung, durchgeführt werden sollte, um die besten Ergebnisse zu erzielen.

So stellen Sie den SWR Ihrer 27MC CB-Antenne korrekt ein

Eine korrekte SWR (Standing Wave Ratio) Einstellung ist entscheidend für eine optimale Sendeleistung und die Vermeidung von Schäden an Ihrem CB-Gerät. Befolgen Sie die folgenden Schritte sorgfältig, um die beste Leistung aus Ihrer Antenne herauszuholen.

Schritt 1: Vorbereitung

1. Platzieren Sie Ihr Fahrzeug oder Ihre Antenne in einer offenen Umgebung – Vermeiden Sie hohe Gebäude, Bäume oder Metallstrukturen in der unmittelbaren Umgebung.

2. Schließen Sie das CB-Gerät an eine stabile Spannungsquelle (~13,8V) an.

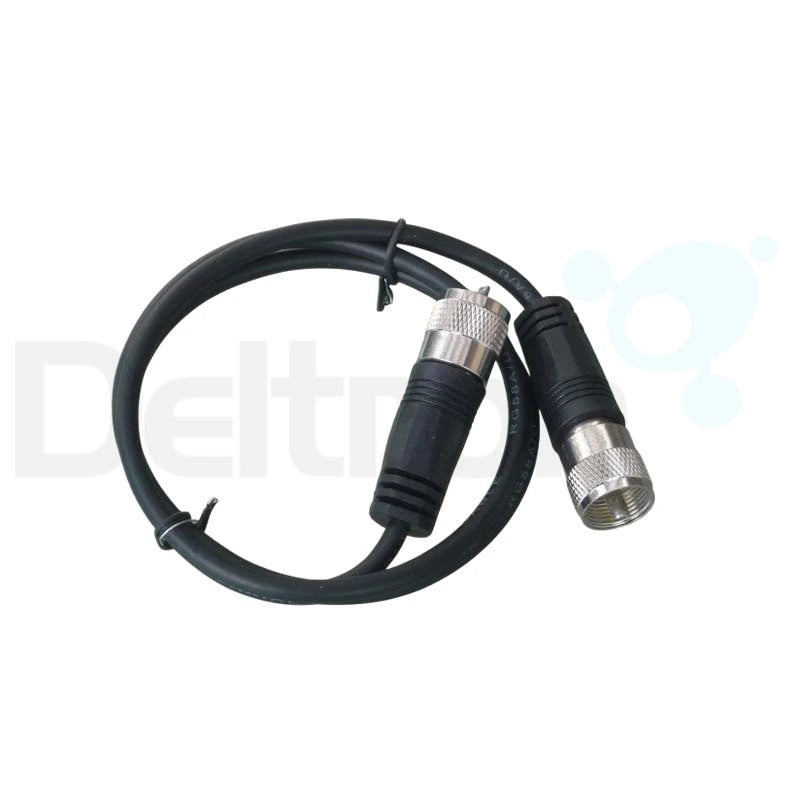

3. Verwenden Sie das mitgelieferte Verbindungskabel, um das SWR-Meter korrekt anzuschließen:

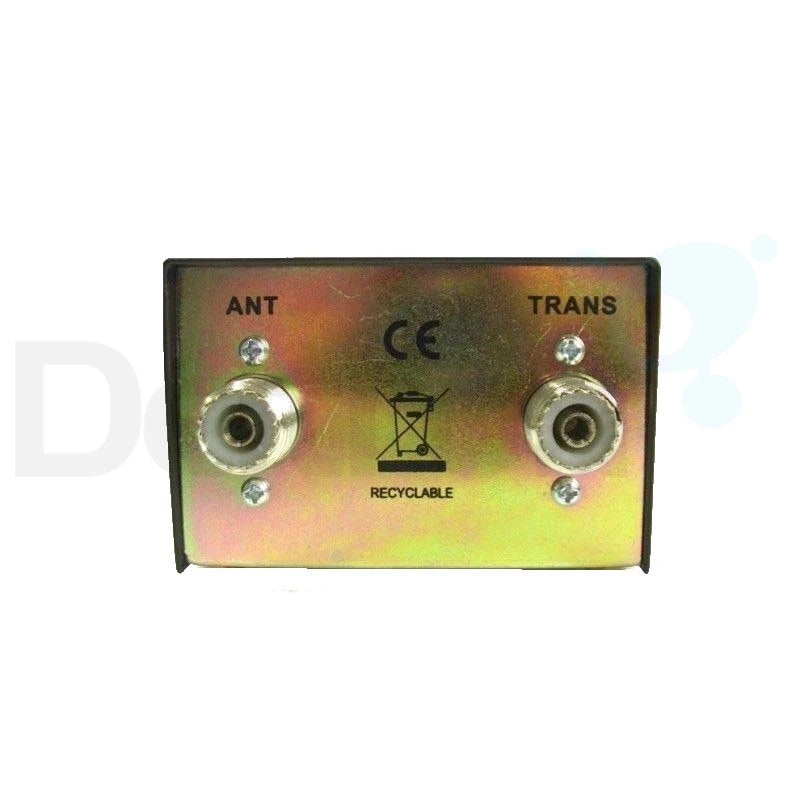

Schließen Sie das CB-Funkgerät über den RTX-Anschluss (Transmitter) an das SWR-Meter an.
Schließen Sie die Antenne über den ANT-Anschluss an das SWR-Meter an.

Schritt 2: Erste Messung auf Kanal 1

1. Schalten Sie Ihr CB-Funkgerät ein und wählen Sie Kanal 1.

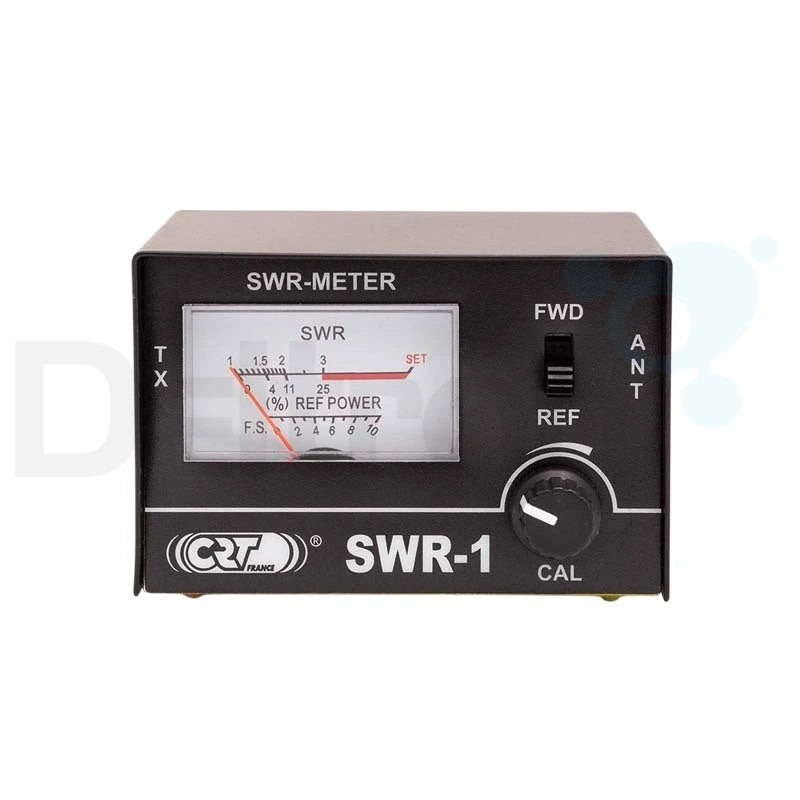

2. Stellen Sie das SWR-Meter auf „FWD“ (Forward).

3. Halten Sie die Sendetaste (PTT) am Mikrofon gedrückt und drehen Sie den Kalibrierknopf („CAL“ oder „SET“), bis der Zeiger maximal ausschlägt.
4. Schalten Sie das Messgerät auf „REF“ (Reflected) und notieren Sie den gemessenen SWR-Wert.

Schritt 3: Messungen auf Kanal 20 und Kanal 40

Wiederholen Sie den oben genannten Vorgang auf Kanal 20 und Kanal 40.
Vergleichen Sie die drei gemessenen SWR-Werte, um festzustellen, ob die Antenne zu lang oder zu kurz ist.

Schritt 4: Antennenanpassung basierend auf den Messungen

• Ist der SWR auf Kanal 1 zu hoch? → Antenne muss länger gemacht werden.

• Ist der SWR auf Kanal 40 zu hoch? → Antenne muss kürzer gemacht werden.


Möglichkeiten zur Antennenanpassung

Je nach Antennentyp passen Sie die Länge wie folgt an:

• Obere Mutter lösen: Bei Antennen mit einem verstellbaren oberen Teil können Sie den oberen Teil ein- oder ausschieben und dann wieder festziehen. Auf diesen Antennen befindet sich manchmal eine abnehmbare Kappe (Antennenspitzenkappe), die Sie zuerst entfernen müssen, bevor Sie an die Einstellschraube gelangen.

• Inbusschraube lösen: Bei einigen Magnetantennen und Modellen wie dem Stinger verwenden Sie einen kleinen Inbusschlüssel, um die Antennenpeitsche ein- oder auszuschieben.

• Schraube ein- oder ausdrehen: Bei Glasfaserantennen (wie der Firestik) entfernen Sie die Gummikappe und drehen Sie die Schraube, um die Länge anzupassen.

Schritt 5: Wiederholung der Messungen

Führen Sie erneut Messungen auf Kanal 1, 20 und 40 durch. Passen Sie die Antenne bei Bedarf erneut an, bis der SWR so niedrig wie möglich ist (ideal zwischen 1,2 und 1,5, niemals im roten Bereich).

Schritt 6: Abschluss und Kontrolle

1. Ziehen Sie die obere Mutter, die Inbusschraube oder die Schraube fest, um die Antenneneinstellung zu fixieren.

2. Überprüfen Sie, ob alle Kabel richtig angeschlossen sind und die Antenne fest steht.

3. Entfernen Sie das SWR-Meter und schließen Sie die Antenne direkt an Ihr CB-Gerät an.

Wichtige Tipps:

Halten Sie sich während der Messung nicht zu nah an der Antenne auf, dies kann die Messung beeinflussen.
Halten Sie die Sendezeit während der Messungen so kurz wie möglich, um Überhitzung zu vermeiden.
Reduzieren Sie die Leistung des CB-Funkgeräts so weit wie möglich, um Fehlmessungen zu vermeiden.

Mit diesen Schritten holen Sie das Maximum aus Ihrer 27MC CB-Antenne heraus und genießen eine optimale Sendeleistung!
