Of je nu een ervaren zendamateur bent of net begint met radiocommunicatie: een goede antenne switch, duplexer, triplexer of 4-weg coax switch is onmisbaar in een efficiënte setup. In deze blog leggen we uit wat deze apparaten doen, waar je op moet letten bij aankoop, en hoe je ze optimaal inzet in jouw installatie.
Wat is een antenne switch?
Een antenne switch – ook wel coaxiale schakelaar genoemd – maakt het mogelijk om meerdere antennes aan te sluiten zonder dat je telkens handmatig kabels hoeft te verwisselen. Je kiest met één handeling welke antenne actief is. Dit voorkomt slijtage, bespaart tijd en zorgt voor een overzichtelijke werkplek.
Heb je één transceiver, maar meerdere antennes? Dan is een antenne switch dé oplossing.
De belangrijkste soorten antenne switches
1. Handmatige antenne switches
De meest gebruikte variant. Je schakelt handmatig tussen twee, drie of vier antennes met een stevige draaiknop. Ideaal voor basisopstellingen en hobbygebruik.
- Geschikt voor HF (1,8–30 MHz), sommige modellen ondersteunen ook VHF/UHF.
- Eenvoudig, betrouwbaar en betaalbaar.
2. Remote switches (afstandsschakelaars)
Deze plaats je bijvoorbeeld boven in een mast, en je bedient ze vanaf je hobbyruimte. Groot voordeel: je hoeft maar één coaxkabel naar beneden te trekken.
- Perfect voor moeilijk bereikbare antenne-opstellingen.
- Ideaal voor vaste installaties of remote stations.
3. Automatische switches
Deze schakelen automatisch op basis van de gebruikte frequentie. Ze communiceren met een band switching controller van je transceiver.
- Perfect voor geautomatiseerde systemen
- Minder handmatig werk, meer efficiëntie.

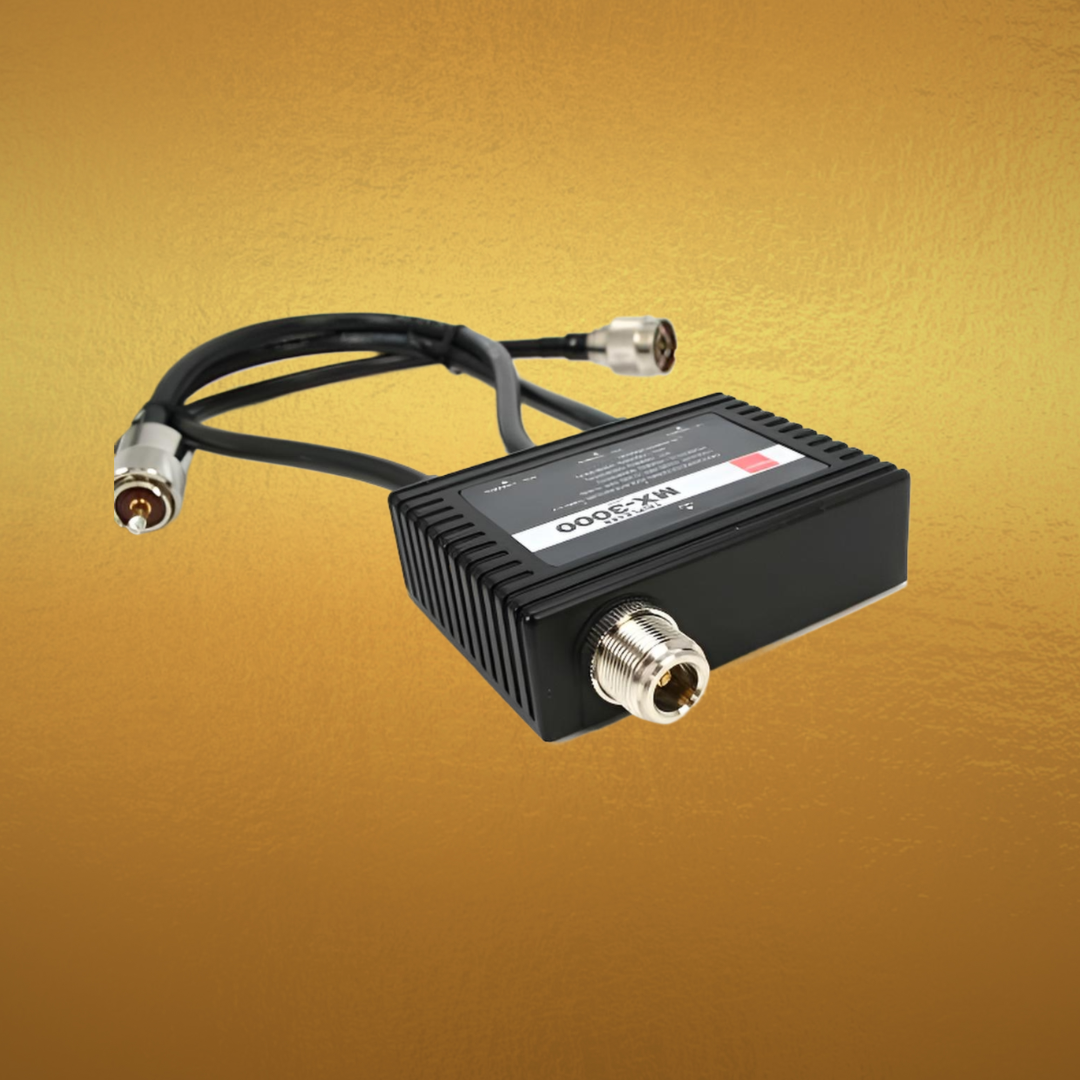

Duplexers en triplexers: meerdere banden via één antenne
Een duplexer maakt het mogelijk om twee verschillende frequentiebanden via één antenne of coaxkabel te gebruiken. Een triplexer doet hetzelfde voor drie banden.
Handig voor:
- Gebruiken van UHF, VHF en HF, VHF en HF of UHF en HF antennes op één transceiver
- Meerdere antennes op één coax
- Compacte, mobiele of specifieke installaties
Let op: een duplexer/triplexer bevat filters om interferentie tussen banden te voorkomen. Controleer deze regelmatig op werking.
4-weg coax switches: maximale flexibiliteit
Een 4-weg coax switch laat je schakelen tussen vier antennes of vier transceivers. Dit maakt het ideaal voor testen, troubleshooting en setups met veel variatie.
Toepassingen:
- Zendamateurs die meerdere antennetypes testen (bijv. dipool, vertical, long wire)
- Remote switching via +12V bediening
- Signaaloptimalisatie bij 4G/LTE routers met externe antennes
- Snel switchen bij storingen of onderhoud
- Aandachtspunten bij aankoop
Kies niet zomaar de goedkoopste switch maar let op deze punten:
- Aantal poorten: Heb je nu én straks genoeg aansluitingen?
- Frequentiebereik: Past de switch bij jouw gebruik (HF, VHF, UHF)?
- Connectoren: PL (SO-239), N-type of BNC?
- Bediening: Handmatig, remote of automatisch?
- Kwaliteit: Vermijd goedkope, slecht gebouwde modellen – die leveren al snel verlies of storing op.
Voordelen van een antenne switch
- Snel schakelen tussen antennes voor optimale signaalsterkte
- Minder kabels en minder kans op fouten
- Flexibeler station dat eenvoudig uitbreidbaar is
- Besparing van ruimte en connector-slijtage
Onderhoud & gebruikstips
- Houd connectoren schoon en droog
- Smeer draaiknoppen van handmatige switches indien nodig
- Controleer de filters van duplexers/triplexers periodiek
- Gebruik altijd degelijke connectoren (vermijd goedkope adapters)
Een greep uit ons assortiment
Duplexers
- Comet CF-416C ( 1,3-170 MHz (low pass) en 380-1400 MHz (high pass)
- Diamond CX-210N (DC – 3000 MHz)
- Komunica PWR-SW2N (DC - 30 MHz: 2 KW, 30 MHz - 200 MHz: 1 KW, 200 MHz - 500 MHz: 500 Watt, 500 MHz - 1 GHz: 250 Watt)
- K-PO CX-201 N (DC - 600 MHz)
Triplexers
- Comet CFX-431A ( 144 MHz (2m), 433 MHz (70cm) en 1200 MHz (23cm)
- Diamond MX-2000 (1,6-60 MHz, 110-170 MHz, 300-950 MHz)
- Komunica PWR-SW3N (DC - 30 MHz 1.5 KW, 30 MHz - 200 MHz 1 KW, 200 MHz - 500 MHz 500 Watt, 500 MHz - 1 GHz 250 Watt)
- AOR AS-5001 (DC tot 3,5 GHz (25MHz tot 3,1GHz met AR5001D-ontvanger)
- K-PO SW3N (DC~30MHz 1.5KW, 30MHz~200MHz 1KW, 200MHz~500MHz, 500MHz~1GHz 250W)
4-Weg antenne switches
- Komunica PWR-SW4M ( DC - 30 MHz: 1.5 KW, 30 MHz - 200 MHz: 1 KW, 200 MHz - 500 MHz: 500 Watt, 500 MHz - 900 MHz: 150 Watt)
-
K-PO AV-SW-N-2M-2N (DC-900 MHz)
Deltron: jouw specialist in antenne-accessoires
Bij Deltron vind je een zorgvuldig geselecteerd assortiment antenne switches, duplexers, triplexers en 4-weg coax switches. Wij voeren merken als Komunica, K-PO, Diamond, Comet, Daiwa, AOR, Firestik, HamKing, Moonraker, Shakespeare en SSB.
Of je nu een eenvoudige oplossing zoekt voor je thuisstation of een geavanceerde setup voor professioneel gebruik: we adviseren je graag.
