In de wereld van radioantennes is optimale signaalontvangst cruciaal. Het proces is echter niet zo eenvoudig als het aansluiten van de antenne-elementen op de radio. Om de complexiteit te begrijpen, moeten we het concept van baluns en ununs onderzoeken. In deze blog bespreken we wat deze componenten zijn, waarom ze belangrijk zijn, en hoe ze bijdragen aan een efficiënte werking van jouw zend- en ontvangstsysteem.
Wat is een balun?
Een balun, een afkorting van "balanced to unbalanced", is een apparaat dat een gebalanceerd signaal omzet in een ongebalanceerd signaal. Maar wat betekent dat precies? Wanneer een antenne een signaal ontvangt, absorbeert het radiogolven uit de omgeving. Dit signaal verzamelt zich aan de uiteinden van elk antenne-element en creëert ladingen bij de voedingsknoop. Deze ladingen bevatten de gewenste signalen die we naar de radio willen overbrengen.
De signalen bij de voedingsknoop zijn vaak in tegengestelde fasen, wat bekendstaat als een gebalanceerd signaal. Hoewel dit ideaal is voor de antenne, vormt het een uitdaging bij het aansluiten op de radio. De radio verwacht namelijk een ongebalanceerd signaal, waarbij één geleider het signaal draagt en de andere geaard is. De balun zorgt voor deze noodzakelijke omzetting.
Wat is een unun?
Een unun ("unbalanced to unbalanced") is een vergelijkbaar apparaat, maar wordt gebruikt om een impedantieverhouding te transformeren tussen twee ongebalanceerde systemen. Ununs zijn vooral nuttig bij niet-symmetrische antennesystemen zoals end-fed antennes of random wire antennes, waar geen gebalanceerde voeding nodig is, maar wel een correcte aanpassing van de impedantie.
Waarom zijn baluns en ununs belangrijk?
- Voorkomen van mantelstromen: Zonder balun kan er ongewenste stroom over de buitenzijde van de coaxkabel gaan lopen, wat storing veroorzaakt.
- Verbeterde prestaties: Een juiste impedantieaanpassing verhoogt de efficiëntie van je antenne.
- Bescherming van apparatuur: Ze beperken terugkoppeling van RF-stroom naar je zendapparatuur.
Verschillende types en toepassingen

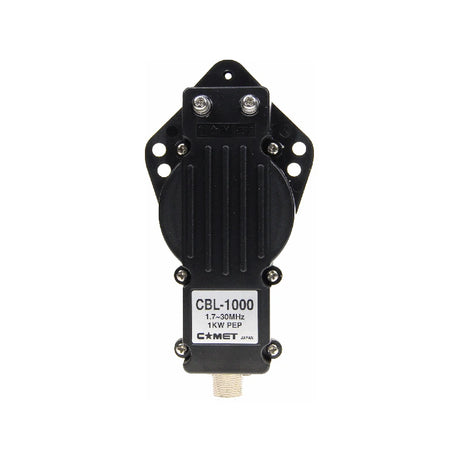

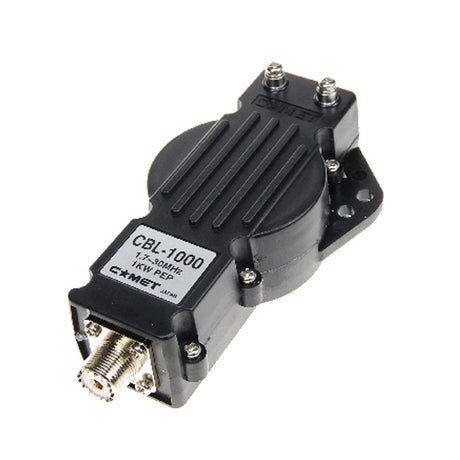

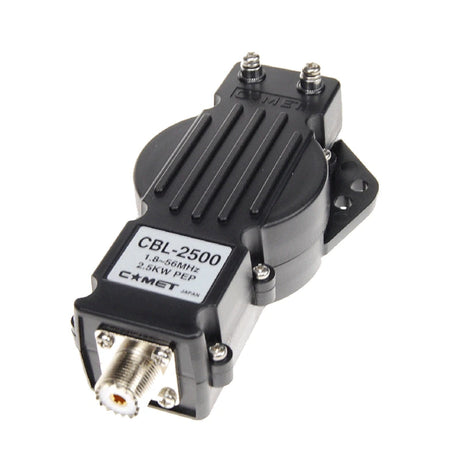

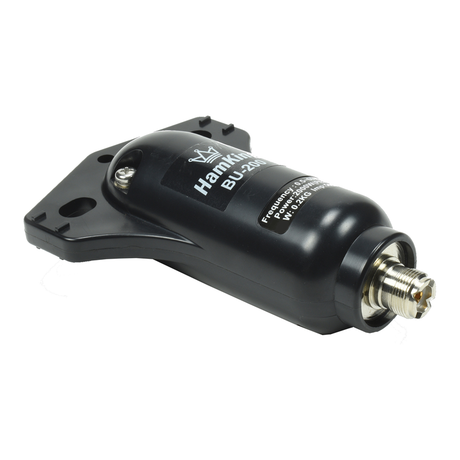

- 1:1 Balun: Voor het aansluiten van een gebalanceerde antenne op een gebalanceerde voeding of voor het onderdrukken van mantelstromen.

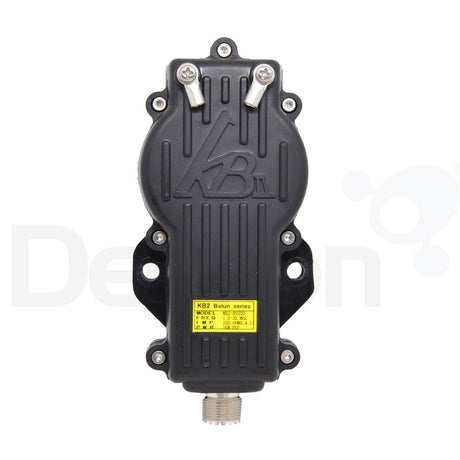

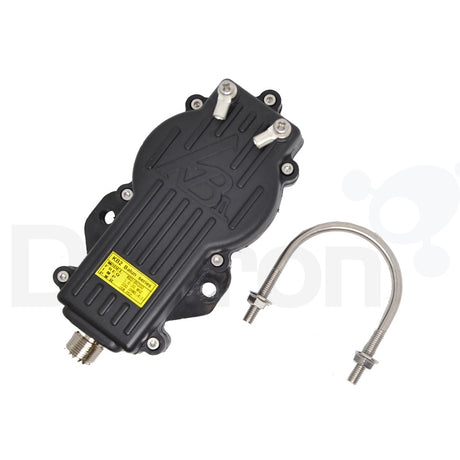

- 4:1 Balun: Gebruikt om een antenne met hoge impedantie aan te sluiten op een lagere impedantie voedingslijn.

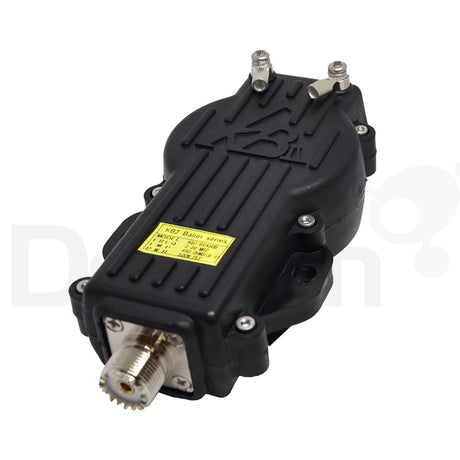

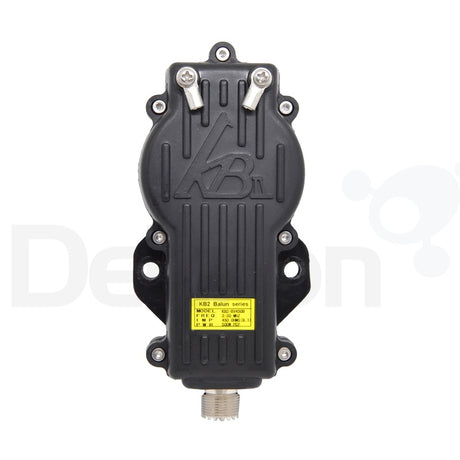

- 9:1 Unun: Geschikt voor end-fed antennes of random wire antennes met hoge impedantie.
Wanneer gebruik je wat?
- Gebruik een balun bij antennes zoals dipolen, waarbij je te maken hebt met gebalanceerde voedingspunten.
- Gebruik een unun bij asymmetrische antennes, zoals een end-fed draad, waar impedantie aanpassing nodig is zonder gebalanceerde aansluiting.
Voor radioamateurs zijn baluns en ununs geen luxe, maar een noodzaak. Ze zorgen voor een betrouwbare verbinding, optimale signaaloverdracht en beschermen je apparatuur. Door het juiste type toe te passen voorkom je storingen en haal je het maximale uit je antennesysteem.

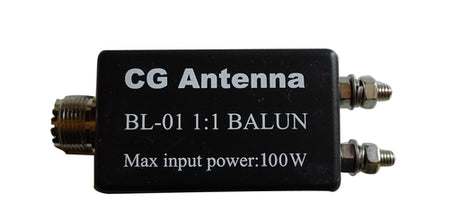

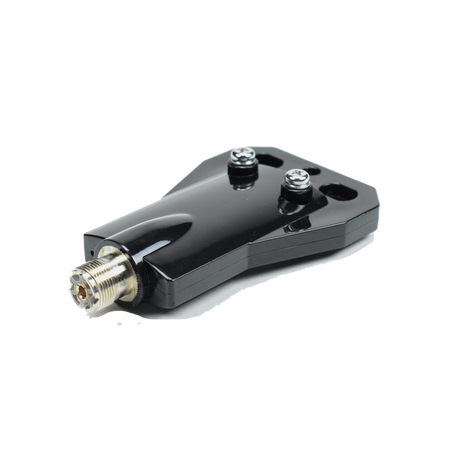

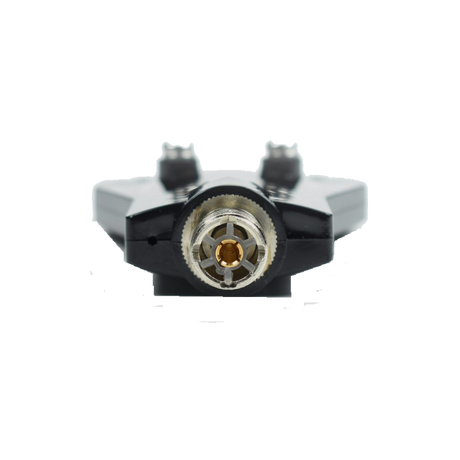

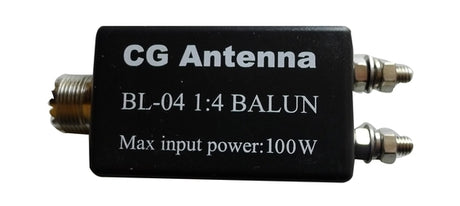

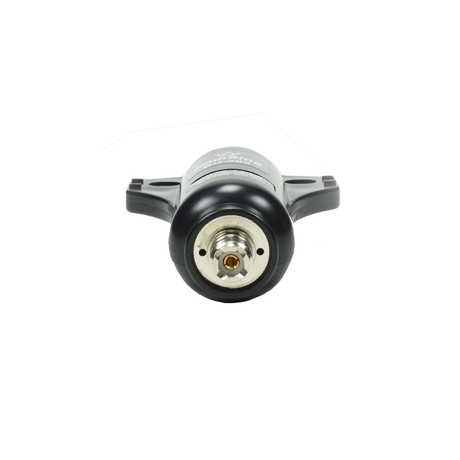

Op de afbeelding hierboven zie je 3 verschillende type baluns. De kleine lichte baluns BL-01 en BL-04 zijn geschikt voor 80m - 10m, maximaal 100W PEP (CW en SSB). Modellen met een verhouding van 1:1 en 1:4 zijn 'normale' baluns. Op de onderste afbeelding zie je de BL-09, dit is een 1:9 unun ('MTFT') met een massaschroef aan de zijkant. De baluns hebben een PL-aansluiting aan de invoerkant en een roestvrijstalen M4 bout aan de uitvoerzijde
De verschillen tussen baluns en ununs
Het belangrijkste verschil tussen deze twee is dat baluns zijn ontworpen om impedanties te matchen tussen gebalanceerde en ongebalanceerde circuits, terwijl ununs impedantie matcht tussen twee ongebalanceerde circuits.
Waterdichtheid van baluns
Baluns zijn voorzien van een kunststof behuizing met aan de onderzijde een een ventilatie opening. De behuizing is niet verlijmd en kan geopend worden doormiddel van een kliksysteem. Hierdoor is deze behuizing niet permanent waterdicht. Mocht je tips of advies willen over het waterdicht maken van je balun dan raden wij je aan om een forum te bezoeken en een topic te lezen over dit onderwerp. Het gebruik van giethars wordt in elk geval sterk afgeraden doordat dit hard wordt en je er nooit meer bij kunt om te veranderen en omdat het niet altijd goed is de ontvangst.
De ongebalanceerde oplossing
Om dit evenwicht te corrigeren, hebben we een manier nodig om het gebalanceerde signaal om te zetten in een ongebalanceerd signaal. Dit is waar baluns van pas komen. Er zijn twee veelgebruikte ontwerpen: de coaxiale balun en de spoelbalun.
De coil balun
Bij de coil-balun, dit is een balun met spoel, worden de voedingsknooppunten verbonden met een spoel van een transformator, zodat ze in lijn werken. Deze opstelling maakt het mogelijk dat de stroom in de andere spoel van de transformator wordt geïnduceerd, die vervolgens op de radio is aangesloten. Door dit proces wordt het gebalanceerde signaal omgezet in een ongebalanceerd signaal, waardoor naadloze communicatie tussen de antenne en de radio mogelijk is.
De coaxiale balun
In het ontwerp van de coaxiale balun wordt één voedingsknooppunt via een coaxkabel met het andere verbonden. De lengte van de kabel is cruciaal in deze opstelling, omdat deze de vertraging in het signaal vanaf het eerste knooppunt bepaalt. Wanneer het signaal het tweede knooppunt bereikt, zijn beide signalen perfect in fase. Dit gesynchroniseerde signaal van beide knooppunten wordt vervolgens naar de radio verzonden, wat zorgt voor optimale ontvangst.
Het belang van een balun
Nu we begrijpen hoe baluns werken, laten we hun belang in radiosystemen verkennen. Baluns spelen een cruciale rol bij het zorgen voor efficiënte signaaloverdracht en -ontvangst. Zonder een balun zou het rechtstreeks aansluiten van de antenne op de radio resulteren in signaalannulering en ruis-interferentie.
Het potentieel van je antenne maximaliseren
Door een balun te gebruiken, kunnen we het volledige potentieel van de antenne benutten. Het aansluiten van de antenne-elementen op de balun maakt de conversie van het gebalanceerde signaal naar een ongebalanceerd signaal mogelijk, waardoor alle signalen effectief naar de radio worden overgebracht. Deze optimalisatie leidt tot verbeterde signaalhelderheid en algehele prestaties.
Overwegingen
Hoewel we de basisprincipes van baluns hebben besproken, zijn er aanvullende factoren om te overwegen. De frequentietolerantie van baluns en impedantie-aanpassing zijn essentiële aspecten die de effectiviteit beïnvloeden.
De binnenzijde van een balun
Ben je op zoek naar de juiste balun of unun voor jouw antenne-project? Bekijk ons uitgebreide assortiment op Deltron.nl en neem contact op voor persoonlijk advies van onze experts.
Veelgestelde vragen
Waar moet een balun worden geplaatst?
Een balun moet dicht bij het voedingspunt van de antenne worden geplaatst om gebalanceerde signalen effectief om te zetten in ongebalanceerde signalen. Idealiter moet deze 10 tot 20 voet van de tuner worden geplaatst om de lengte van de ongebalanceerde lijn van de antenne naar de balun te minimaliseren.
Is een balun gewoon een transformator?
Hoewel een balun functioneert als een transformator door gebalanceerde signalen om te zetten in ongebalanceerde signalen (en omgekeerd), zijn baluns specifiek ontworpen voor radioantennes. Baluns zorgen voor optimale signaaloverdracht door de transmissielijn te isoleren en een gebalanceerde uitgang te bieden, waardoor ze specialistischer zijn dan typische transformatoren.
Vermindert een balun ruis?
Een balun kan aanzienlijke ruis verminderen door te voorkomen dat gemeenschappelijke modusstromen via de coaxkabel van de antenne teruglopen. Baluns blokkeren ook ongewenste ruis die wordt opgepikt op de buitenhuls van de coax, waardoor de ruisvloer in je ontvanger effectief wordt verlaagd voor een helderdere signaalontvangst.
Conclusie
Baluns zijn essentiële componenten in radiosystemen. Ze maken de omzetting van een gebalanceerd signaal naar een ongebalanceerd signaal mogelijk, wat zorgt voor optimale communicatie tussen de antenne en de radio. Door de principes van baluns te begrijpen, kunnen we het potentieel van onze antennes maximaliseren en onze algehele radio-ervaring verbeteren. We zijn dankbaar voor de bijdragen van individuen aan open-source software omdat hun bijdragen een significante rol spelen in de vooruitgang van radiotechnologie.
Veelgestelde vragen over baluns en ununs
Wat is het verschil tussen een balun en een unun?
Een balun zet een gebalanceerd signaal om in een ongebalanceerd signaal (en omgekeerd), terwijl een unun een impedantie aanpast tussen twee ongebalanceerde systemen. Gebruik een balun bij symmetrische antennes zoals dipolen, en een unun bij asymmetrische antennes zoals end-fed draadantennes.
Waarom heb ik een balun nodig voor mijn antenne?
Een balun voorkomt storingen zoals mantelstromen, verbetert de signaalkwaliteit en beschermt je zendapparatuur. Zonder balun kan er RF terugkoppeling optreden, wat leidt tot ruis en zelfs schade aan je radio.
Wat doet een 1:1 balun?
Een 1:1 balun wordt gebruikt om mantelstromen te onderdrukken en een symmetrische antenne aan te sluiten op een coaxkabel. Het is ideaal voor dipolen en andere antennes met gebalanceerde voedingspunten.
Wanneer gebruik je een 4:1 balun of een 9:1 unun?
Een 4:1 balun gebruik je bij antennes met een hoge impedantie (bijvoorbeeld 200 Ohm) die je wilt aansluiten op een 50 Ohm coax. Een 9:1 unun is geschikt voor end-fed draadantennes en random wires met nog hogere impedanties.
Waar moet ik de balun plaatsen in mijn antennesysteem?
Plaats de balun zo dicht mogelijk bij het voedingspunt van de antenne. Dit zorgt ervoor dat het gebalanceerde signaal direct wordt omgezet in een ongebalanceerd signaal, wat essentieel is voor optimale werking.
Zijn baluns waterdicht?
Niet altijd. De meeste baluns hebben een kunststof behuizing met ventilatieopening. Deze is spatwaterdicht, maar niet permanent waterdicht. Voor bescherming tegen vocht kun je extra maatregelen nemen, zoals het waterdicht omhullen van de balun zonder giethars te gebruiken.
Kan een balun ruis verminderen?
Ja. Een goede balun voorkomt dat storingen via de buitenkant van de coaxkabel je radio binnenkomen. Hierdoor wordt de ruisvloer van je ontvanger verlaagd, wat resulteert in een helderder en zuiverder signaal.
Welke soorten baluns zijn er?
Er zijn verschillende soorten baluns, waaronder coaxiale baluns en coil baluns. De keuze hangt af van je antennetype, gebruikstoepassing en gewenste impedantieovergang.
Waar koop ik een geschikte balun of unun?
Op Deltron.nl vind je een uitgebreid assortiment baluns en ununs, inclusief technische specificaties en montage-instructies. Bij twijfel kun je contact opnemen met de klantenservice voor persoonlijk advies.
