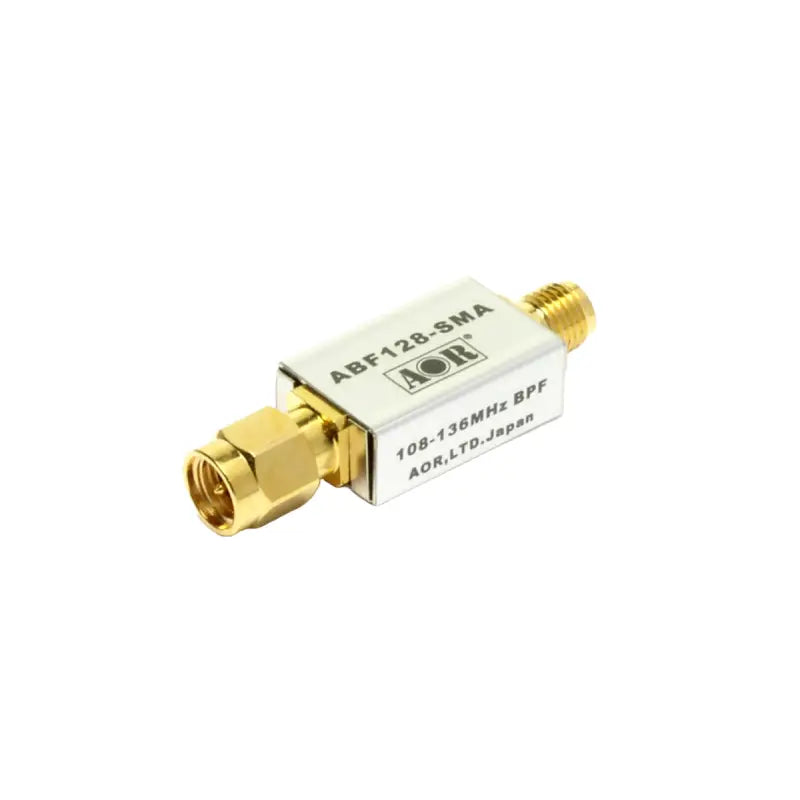

AOR ABF-128 SMA airband filter

Luister je regelmatig naar de VHF-luchtvaartband en merk je dat sterke signalen buiten de Airband de ontvangst van je scanner verstoren? De AOR ABF-128-SMA is een speciaal ontvangstfilter voor de frequenties tussen 108 en 136 MHz. Het filter wordt in de antennesignaallijn geplaatst en helpt sterke, ongewenste signalen buiten dit frequentiegebied te onderdrukken voordat deze de ontvanger bereiken.

Het resultaat? Je AOR scanner of andere compatibele scanner of breedbandontvanger kan beter omgaan met sterke stoorsignalen die anders de ontvangst op de luchtvaartband negatief kunnen beïnvloeden.

Dankzij de SMA-aansluiting kan het compacte Airband filter worden gebruikt met veel scanners en breedbandontvangers die over een passende SMA-antenneaansluiting beschikken. Het filter kan zowel in combinatie met een externe antenne als direct onder de antenne van een geschikte handheld scanner worden geplaatst.

Wat doet het AOR ABF-128-SMA Airband filter?

Een scanner ontvangt vaak een veel groter frequentiegebied dan alleen de luchtvaartband. Dat is natuurlijk handig, maar sterke signalen buiten het frequentiegebied waarin je op dat moment geïnteresseerd bent, kunnen de ontvanger soms overbelasten.

De AOR ABF-128-SMA pakt dit probleem aan door extra selectiviteit toe te voegen tussen de antenne en ontvanger.

Het filter laat het frequentiegebied van de VHF Airband tussen 108 en 136 MHz door en vermindert veel sterke signalen die daarbuiten liggen. Hierdoor bereiken minder ongewenste signalen de eerste mixerstap van de ontvanger. Volgens AOR kan dit zorgen voor minder interferentie en een betere ontvangst wanneer sterke signalen de ontvanger anders zouden overbelasten.

Voor de enthousiaste Airband-luisteraar kan zo'n relatief klein onderdeel dus een merkbaar verschil maken.

Speciaal ontwikkeld voor de VHF Airband

De ABF-128-SMA is een bandpass filter voor de Airband. In plaats van het volledige ontvangstbereik van je antenne ongefilterd naar de scanner door te geven, richt het filter zich op het frequentiegebied van 108 tot 136 MHz.

De onderdrukking buiten het gewenste frequentiegebied bedraagt volgens AOR typisch 40 dB beneden 87 MHz en 40 dB boven 170 MHz.

Dat is vooral interessant in omgevingen waar sterke signalen buiten de luchtvaartband aanwezig zijn en deze de prestaties van een breedbandontvanger negatief beïnvloeden.

Geen versterker, maar een filter

Dit onderscheid is belangrijk: de AOR ABF-128-SMA is geen antenneversterker.

Het filter maakt zwakke signalen dus niet sterker. De winst zit in het onderdrukken van ongewenste sterke signalen buiten het gewenste frequentiegebied. Hierdoor hoeft de ontvanger minder ongewenste RF-signalen te verwerken en kan de ontvangst in situaties met sterke interferentie verbeteren.

Zoals bij ieder filter dat in de antennesignaallijn wordt opgenomen, ontstaat ook enige demping van het gewenste signaal. Voor de ABF-128-SMA wordt binnen het doorlaatgebied een verlies van ongeveer 4 dB opgegeven. Volgens de productinformatie heeft het filter binnen de band een VSWR van 2:1.

Je ruilt dus een beperkte signaaldemping in voor aanzienlijk meer filtering van sterke signalen buiten de gewenste Airband.

Eenvoudig aansluiten via SMA

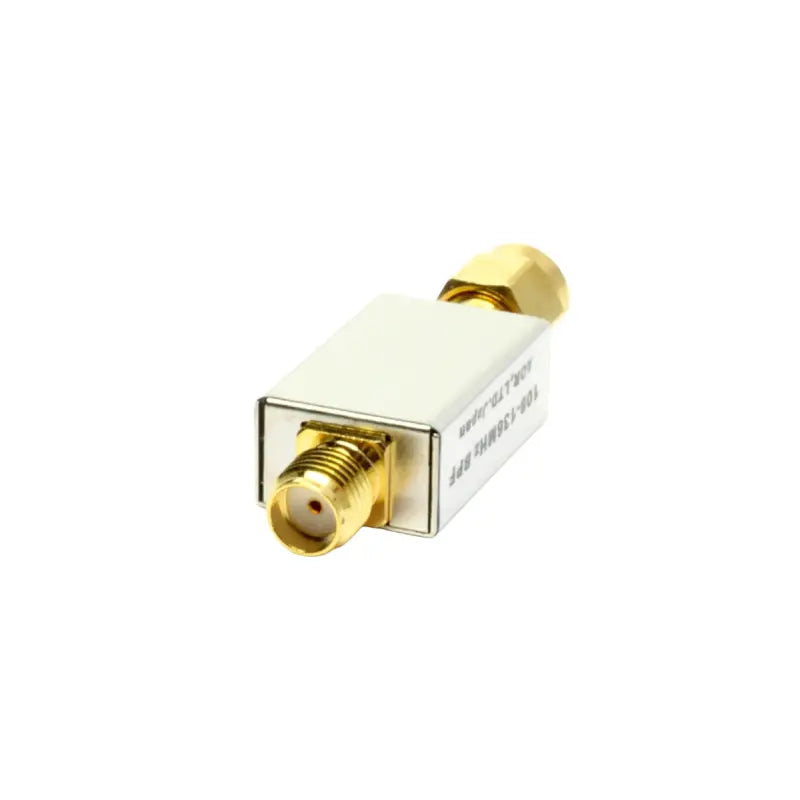

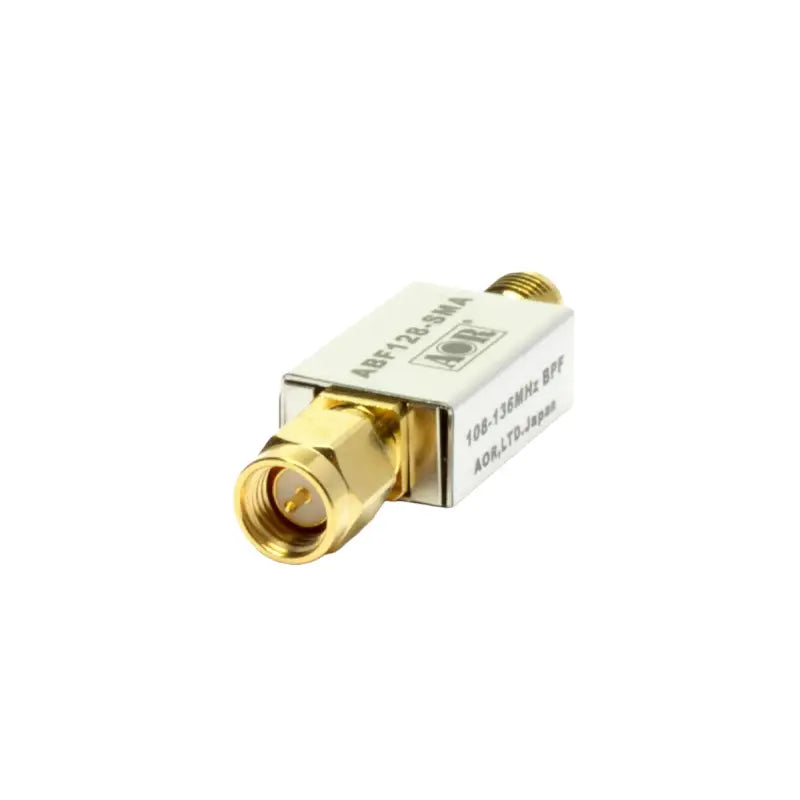

De AOR ABF-128-SMA is voorzien van SMA-connectoren. Aan de bovenzijde bevindt zich een SMA-Female aansluiting en aan de andere zijde een SMA-Male aansluiting.

Hierdoor kan het filter bij een compatibele handheld scanner bijvoorbeeld rechtstreeks tussen de scanner en de antenne worden geplaatst.

Gebruik je een externe antenne? Ook dan kan het filter in de antennesignaallijn worden opgenomen, mits de aansluitingen van je installatie hiervoor geschikt zijn.

Hoewel het filter van AOR is, is het volgens de productinformatie niet uitsluitend bedoeld voor een AOR scanner. De ABF-128-SMA kan ook worden gebruikt met veel scanners en breedbandontvangers van andere merken die over een geschikte SMA-antenneaansluiting beschikken.

Belangrijkste kenmerken

• Speciaal Airband filter: bandpass filter voor ontvangst tussen 108 en 136 MHz.

• Onderdrukt ongewenste signalen: typisch circa 40 dB onder 87 MHz en boven 170 MHz.

• SMA-aansluiting: SMA female aan de bovenzijde en SMA male aan de andere zijde.

• Voor scanners en breedbandontvangers: geschikt voor compatibele ontvangers met SMA-antenneaansluiting, ongeacht het merk.

• Compacte oplossing: geschikt voor gebruik met een externe antenne of direct onder de antenne van een compatibele handheld scanner.

Wanneer is een Airband filter interessant?

Niet iedere ontvangstlocatie heeft evenveel last van sterke signalen buiten de luchtvaartband. Op een relatief rustige RF-locatie kan de noodzaak van extra filtering daardoor beperkt zijn.

Luister je echter in een omgeving met sterke signalen die je scanner of breedbandontvanger kunnen overbelasten? Dan kan extra filtering juist bijzonder nuttig zijn.

De AOR ABF-128-SMA voorkomt niet dat dergelijke signalen door je antenne worden ontvangen, maar zorgt ervoor dat veel ongewenste signalen sterk worden verzwakt voordat ze de ontvanger bereiken.

Daarmee is dit AOR Airband filter een interessante uitbreiding voor de serieuze luchtvaartluisteraar die meer uit zijn bestaande scanner en antenne-installatie wil halen.

Heb je last van sterke stoorsignalen tijdens het luisteren naar de VHF-luchtvaartband? Voeg de AOR ABF-128-SMA toe aan je antennesignaallijn en geef je scanner extra selectiviteit voor het frequentiegebied van 108 tot 136 MHz.
