K-PO SX-600N SWR- en Watt N-Female

De KPO SX-600N SWR- en Watt meter is de ideale meetinstrument voor radioamateurs en 27MC-gebruikers die hun installatie nauwkeurig willen controleren en optimaliseren. Met deze professionele SWR-meter met N-Female en UHF-Female (PL) aansluitingen meet je eenvoudig het voorwaartse vermogen (Forward Power), het gereflecteerde vermogen (Reflected Power) en de SWR (Standing Wave Ratio). Zo weet je altijd of jouw antennesysteem optimaal is afgestemd en voorkom je onnodige vermogensverliezen of schade aan je apparatuur.

Dankzij de twee afzonderlijke frequentiebereiken is de KPO SWR-meter geschikt voor zowel HF- als VHF/UHF-toepassingen. Voor het frequentiebereik van 1,8 tot 160 MHz maakt de meter gebruik van UHF-Female (PL) aansluitingen, terwijl voor 140 tot 525 MHz hoogwaardige N-Female aansluitingen beschikbaar zijn. Hierdoor is de SX-600N perfect inzetbaar in zowel vaste als mobiele radio-installaties.

Waarom kiezen voor de KPO SX-600N?

De KPO SX-600N combineert nauwkeurige metingen met een eenvoudige bediening. Via de handige AVG/PEP-schakelaar wissel je moeiteloos tussen het meten van gemiddeld vermogen en piekvermogen (PEP), waardoor de meter uitstekend geschikt is voor zowel AM/FM als SSB-gebruik.

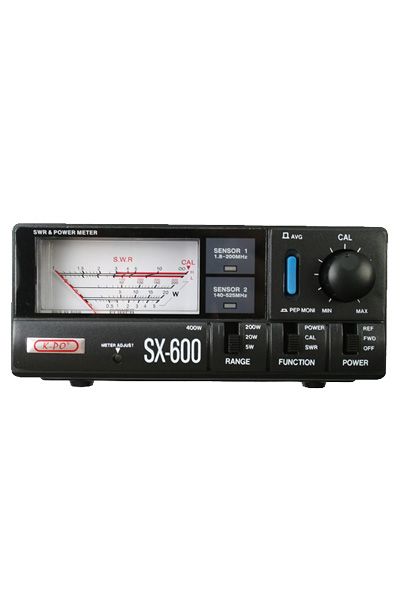

Het verlichte analoge display is ook in minder goed verlichte ruimtes uitstekend af te lezen. Dankzij de lage insertion loss van slechts 0,2 dB heeft de meter nauwelijks invloed op het uitgezonden signaal, waardoor je betrouwbare meetresultaten krijgt zonder merkbaar vermogensverlies.

Belangrijkste kenmerken

• Meet SWR, Forward Power en Reflected Power

• Frequentiebereik van 1,8-160 MHz (UHF/PL) en 140-525 MHz (N-aansluitingen)

• Geschikt voor vermogens van 5, 20, 200 en 400 Watt

• AVG/PEP-functie voor AM, FM en SSB-metingen

• Verlicht display en compacte, robuuste behuizing

Toepassing

De KPO SX-600N is ontwikkeld voor iedereen die zijn zendinstallatie optimaal wil afregelen. Door regelmatig de SWR te controleren voorkom je dat een slecht afgestemde antenne leidt tot vermogensverlies of onnodige belasting van de eindtrap van je transceiver of lineaire versterker.

Dankzij de combinatie van UHF- en N-aansluitingen is deze SWR-meter met N-aansluitingen bijzonder veelzijdig. Hij is geschikt voor HF-installaties, VHF- en UHF-systemen en kan zowel tijdelijk tijdens het afregelen als permanent in de shack worden geplaatst.

Technische specificaties

De KPO SX-600N ondersteunt een frequentiebereik van 1,8 tot 160 MHz en 140 tot 525 MHz met een impedantie van 50 Ohm. De meter ondersteunt vermogensbereiken van 5, 20, 200 en 400 Watt en kan maximaal 400 Watt verwerken (25 seconden aan, gevolgd door 35 seconden afkoelen). De minimale benodigde meetvermogens voor SWR bedragen slechts 0,5 Watt.

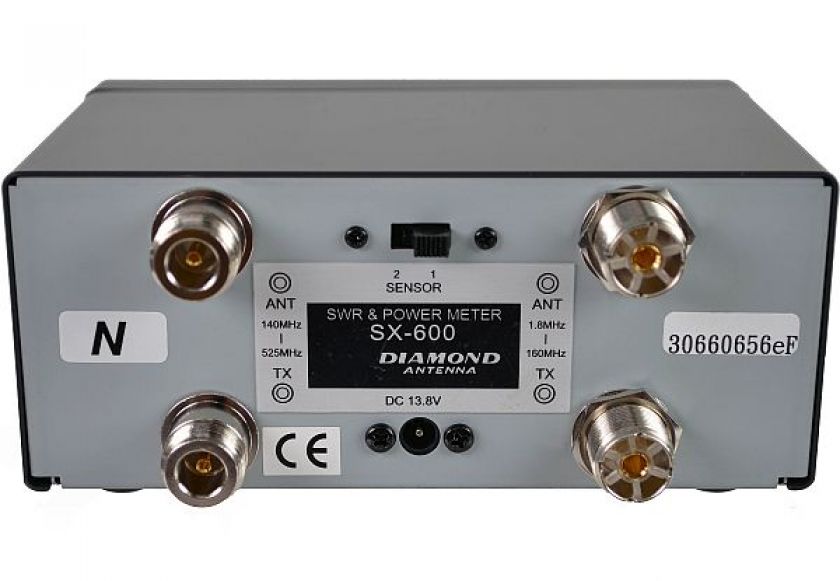

Voor de HF-band beschikt de meter over UHF (SO-239) aansluitingen voor zowel de ingang als de uitgang. Voor VHF en UHF zijn aparte N-Female aansluitingen aanwezig. De displayverlichting werkt op 13,8 Volt DC.

Met afmetingen van 150 × 100 × 65 mm en een gewicht van 720 gram is de meter compact genoeg voor mobiel gebruik, maar ook uitstekend geschikt voor een vaste plaats in de shack.

Veelgestelde vraag

Waarom kiezen voor een SWR-meter met N-aansluitingen?

N-aansluitingen bieden een betere afscherming en lagere signaalverliezen bij hogere frequenties dan standaard PL-aansluitingen. Hierdoor is de KPO SX-600N uitermate geschikt voor nauwkeurige metingen op VHF- en UHF-frequenties, terwijl je dankzij de aparte UHF-aansluitingen ook probleemloos HF-installaties kunt meten.

Optimaliseer jouw antennesysteem met de KPO SX-600N SWR- en Watt meter en meet nauwkeurig het uitgezonden vermogen en de SWR. Bestel vandaag nog en zorg ervoor dat jouw radio-installatie altijd optimaal presteert.
