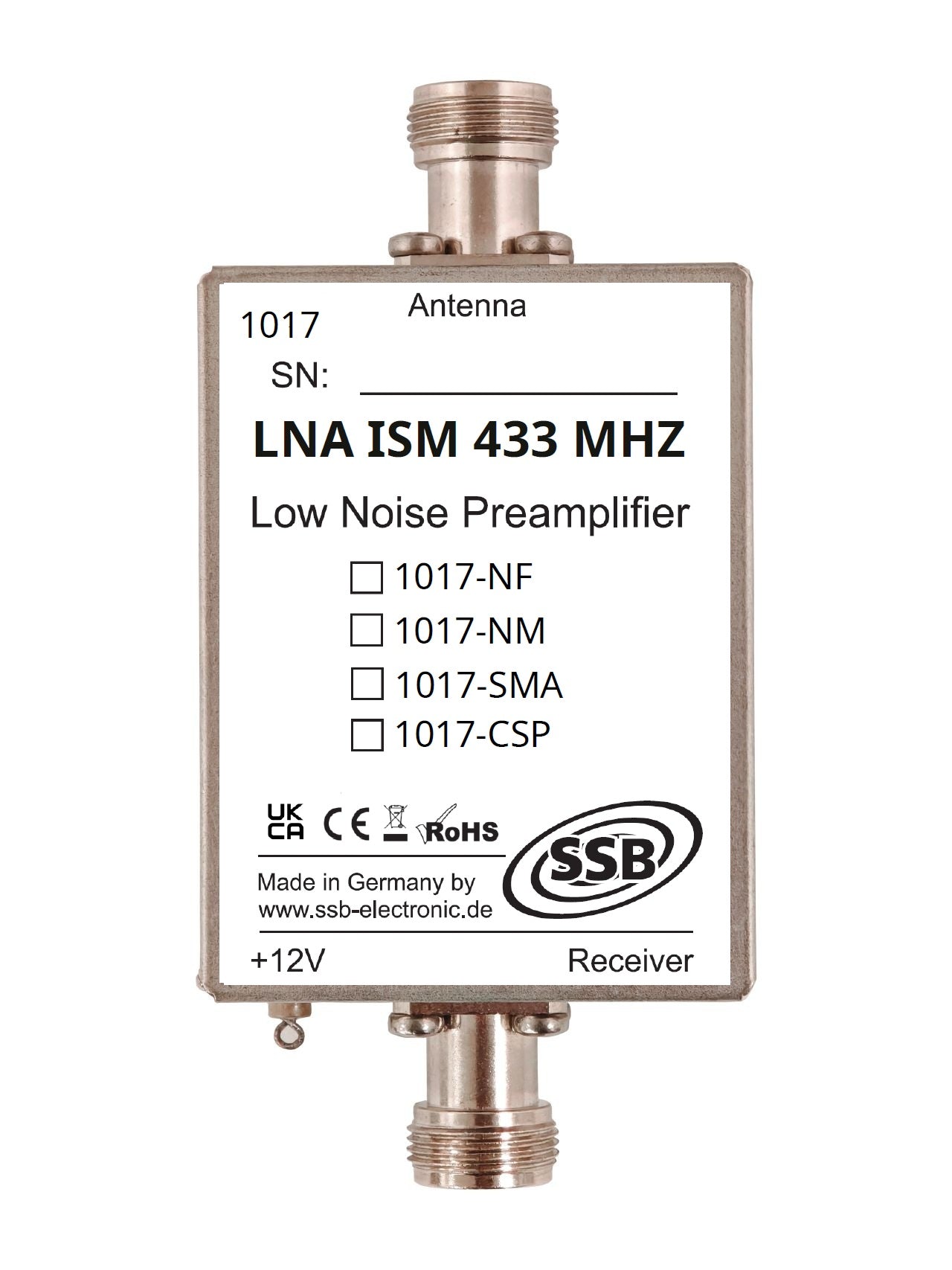

SSB LNA-ISM-433 SMA low noise preamplifier

Wil je zwakke signalen binnen de 433 MHz ISM-band versterken voordat ze je ontvanger bereiken? De SSB LNA-ISM-433 is een selectieve low noise pre-amplifier die speciaal is ontwikkeld voor ontvangst tussen 433 en 435 MHz. Met een typische versterking van 20 dB en een lage noise figure van slechts 0,7 dB bij 20 °C is deze ontvangstvoorversterker ontworpen voor toepassingen waarbij een goede signaalversterking en een zo laag mogelijke toevoeging van ruis belangrijk zijn.

Maar deze LNA doet meer dan alleen versterken. Een hoogwaardig bandpassfilter aan de uitgang helpt signalen buiten het gewenste frequentiegebied te onderdrukken. Zo wordt niet alleen het gewenste signaal versterkt, maar wordt tegelijkertijd de achterliggende ontvanger minder belast door ongewenste signalen buiten de gebruikte band.

Dat maakt de SSB LNA-ISM-433 een interessante technische oplossing voor uiteenlopende analoge en digitale communicatietoepassingen binnen de 433 MHz ISM-band.

Wat is een low noise pre-amplifier?

Een low noise pre-amplifier, vaak afgekort tot LNA, is een ruisarme voorversterker die een ontvangen RF-signaal versterkt voordat dit verder door de ontvanger wordt verwerkt.

Bij zwakke signalen is niet alleen de hoeveelheid versterking belangrijk. De versterker moet zelf zo weinig mogelijk extra ruis aan het signaal toevoegen. Daarom is de noise figure een belangrijke specificatie van een LNA.

De SSB LNA-ISM-433 heeft bij 20 °C een opgegeven noise figure van 0,7 dB en een typische gain van 20 dB. Daarmee is deze voorversterker specifiek gericht op hoogwaardige ontvangst binnen zijn frequentiebereik.

Speciaal voor de 433 MHz ISM-band

Deze SSB voorversterker is geen algemene breedbandversterker. Hij is ontwikkeld voor het frequentiegebied van 433 tot 435 MHz.

Dat is een belangrijk voordeel wanneer juist signalen binnen dit frequentiegebied interessant zijn. Aan de uitgang van de versterker bevindt zich namelijk een bandpassfilter met hoogwaardige componenten. Dit zorgt voor extra bandselectiviteit en helpt sterke, ongewenste signalen buiten de bruikbare band te onderdrukken.

Hierdoor bereiken minder ongewenste signalen de achterliggende ontvanger. De LNA-ISM-433 combineert dus ruisarme signaalversterking met selectieve filtering.

GaAs MMIC-technologie en hoogwaardige RF-opbouw

SSB heeft voor de versterker gebruikgemaakt van een GaAs MMIC op een hoogwaardige microwave-substraatprint met SMD-technologie.

Ook het ingangscircuit is nadrukkelijk gericht op goede ruiseigenschappen. Volgens de fabrikant wordt hiervoor gebruikgemaakt van hoogwaardige componenten in een cell-design constructie.

De ingangs- en uitgangsnetwerken zijn ontworpen voor een impedantie van 50 ohm met zeer kleine imaginaire componenten. Samen met een opgegeven OIP3 van 32 dBm en IIP3 van 12 dBm is de versterker ontworpen voor zowel een lage ruis als goed groot-signaalgedrag.

Voeding lokaal of via de coaxkabel

De SSB LNA-ISM-433 kan op verschillende manieren van voedingsspanning worden voorzien.

Je kunt een lokale voeding aansluiten op de +12V DC-aansluiting. De toegestane bedrijfsspanning ligt tussen 8 en 14V en het opgegeven stroomverbruik bedraagt 110 mA.

Een andere mogelijkheid is voeding via de coaxiale uitgangskabel met behulp van een geschikte remote feeder, zoals de SSB DCC 5000pro, die vóór de ontvangeringang wordt geplaatst.

Wanneer een geschikte ontvanger zelf de voedingsspanning voor een LNA via de antenneaansluiting levert, kan de coaxiale uitgang van de voorversterker volgens de instructies rechtstreeks met de antenne-ingang van de ontvanger worden verbonden.

Gebruik een goede coaxkabel

Bij zwakke signalen wil je voorkomen dat een deel van het voordeel van een ruisarme voorversterker verloren gaat in de antennekabel. De fabrikant adviseert daarom aan de antennezijde een zo kort mogelijke coaxkabel met lage verliezen.

Als voorbeelden worden Ecoflex 15, Aircom Premium en Ecoflex 10 genoemd. Voor de uitgangskabel kan volgens de instructies eventueel een dunnere coaxkabel zoals Aircell 7 worden gebruikt.

SSB adviseert daarnaast om bij het bepalen van de kabellengte rekening te houden met transformerende kabellengtes. Hiervoor geeft de fabrikant de formule Lambda / 2 × N × V, waarbij Lambda de golflengte is, N een natuurlijk getal en V de velocity factor van de gebruikte coaxkabel.

Belangrijk: uitsluitend voor ontvangst

Een belangrijk aandachtspunt bij de SSB LNA-ISM-433 is dat deze voorversterker geen automatische zend/ontvangstomschakeling heeft.

De LNA is bedoeld als ontvangst-voorversterker. Een te hoog signaalniveau op de ingang of uitgang kan het apparaat beschadigen.

Gebruik de versterker daarom niet zomaar in een signaalpad waarin ook een zendsignaal aanwezig kan zijn. Controleer vóór installatie zorgvuldig hoe je complete antenne- en ontvangstconfiguratie is opgebouwd en welke signaalniveaus daarbij kunnen optreden.

Belangrijkste kenmerken

• Voor 433 MHz ISM: selectieve ontvangstvoorversterker voor 433 tot 435 MHz.

• Low noise pre-amplifier: noise figure van 0,7 dB bij 20 °C en typische versterking van 20 dB.

• Selectieve filtering: bandpassfilter helpt ongewenste signalen buiten de bruikbare band te onderdrukken.

• Hoogwaardige RF-techniek: opgebouwd rond GaAs MMIC-technologie met een 50 ohm in- en uitgang.

• Flexibele voeding: lokaal via de DC-aansluiting of, bij een geschikte installatie, via de coaxiale uitgangslijn.

Voor serieuze 433 MHz ontvangst

Wanneer je werkt met zwakke signalen, telt ieder onderdeel tussen antenne en ontvanger mee. Een goede low noise pre-amplifier moet daarom niet simpelweg zoveel mogelijk versterken. Lage eigen ruis, selectiviteit en goed gedrag bij sterke signalen zijn minstens zo belangrijk.

Precies daarop is de SSB LNA-ISM-433 gericht. De combinatie van 20 dB typische versterking, een noise figure van 0,7 dB en filtering buiten de gewenste band maakt deze LNA een specialistische oplossing voor hoogwaardige ontvangst tussen 433 en 435 MHz.

Wil je meer halen uit een geschikte ontvangstinstallatie voor de 433 MHz ISM-band? Kies voor de SSB LNA-ISM-433 en combineer ruisarme voorversterking met selectieve filtering direct in je RF-signaalpad.
