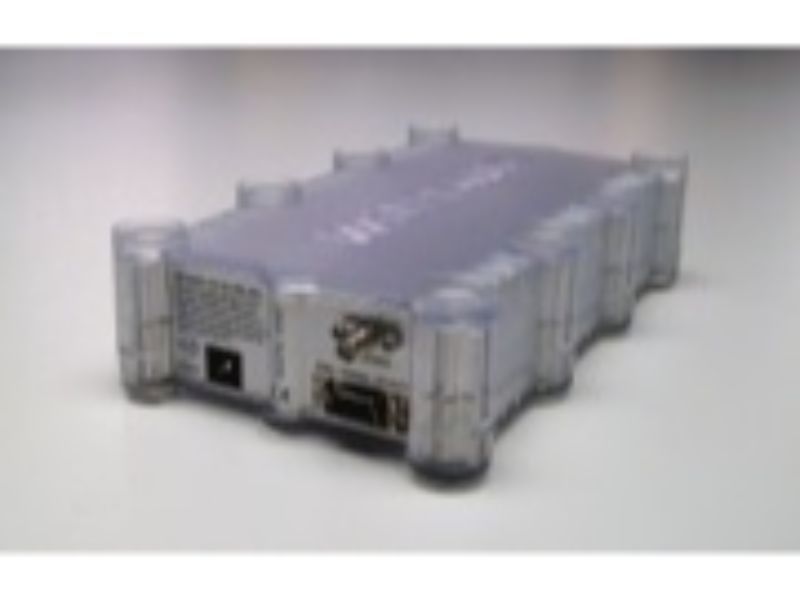

Winradio WR-G315E VHF/UHF receiver

Software gestuurde VHF/UHF receiver

9 kHz tot 1800 MHz (uitbreidbaar)

Met geavanceerde functies

INFORMEER NAAR DE LEVERTIJD

€ 2995,95

€ 2475,99 excl. BTW

Productomschrijving

De Winradio WR-G315E is een softwaregedefinieerde krachtige VHF/UHF-ontvanger met een frequentiebereik van 9 kHz tot 1800 MHz en uitbreidbaar tot 8599 MHz ( uitbreidbaar met behulp van een optionele antennemultiplexer en frequentieverlenger) met een USB-interface, een externe versie van de WR-G315i ontvanger. Deze ontvanger is bedoeld voor overheids-, leger-, beveiligings-, bewakings-, broadcast-monitoring-, industriële en veeleisende consumententoepassingen.

De Winradio WR-G315e ontvanger biedt een ongeëvenaarde flexibiliteit gezien zijn SDR-architectuur, respectabel dynamisch bereik en hoge gevoeligheid. Veel handige functies vullen de ontvanger aan, waardoor hij niet alleen de rol van een bewakingsontvanger kan vervullen, maar ook die van een meetontvanger, zoals de gekalibreerde S-meter die de ontvangen signaalniveaus in dBm, µV of S-eenheden weergeeft. tot de ‑140 dBm ruisvloer, verschillende spectrumanalysatoren en vele andere functies die normaal gesproken niet te vinden zijn op ontvangers van deze prijs.

Software van de WinRadio WR-G315e

De WR-G315e-software van Winradio bevat tal van geavanceerde functies, zoals drie soorten scans, vijf soorten squelch, veel afstemmingsopties, vrijwel onbeperkte geheugens en een uitgebreide online helpfunctie.

Er zijn talloze demodulatiemodi, continu variabele IF-bandbreedte van 1 Hz tot 15 kHz (in stappen van 1 Hz), een 20 kHz brede realtime spectrumanalysator met een resolutie van 16 Hz, ruisonderdrukking en notch-filter. Er is ook een geïntegreerde recorder, waardoor het mogelijk is om het ontvangen signaal direct op te nemen en af ​​te spelen. Naast het opnemen en afspelen van audio, kan de ontvanger ook een volledig 20 kHz breed IF-spectrum opnemen, waardoor het mogelijk is om het ontvangen signaal grondig te analyseren en hetzelfde signaal steeds opnieuw te "ontvangen" met verschillende IF-filterbandbreedtes, notch-filter , ruisonderdrukking of demodulatorinstellingen, om te komen tot de best mogelijke ontvangst van zwakke of storingsgevoelige uitzendingen.
Naast de realtime smalbandspectrumanalyser is er ook een breedbandspectrumanalyser die aanvullende professionele instrumentatiefaciliteiten bevat: de mogelijkheid om minimale en maximale spectrumzwaai weer te geven, zoeken naar pieken, gemiddelde spectra, opslaan en afdrukken van spectra , markeringsmodus, enz. Een andere handige functie, die voorheen niet beschikbaar was bij ontvangers van deze prijsklasse, is een test- en meetfaciliteit die metingen uitvoert op het ontvangen signaal, waaronder frequentienauwkeurigheid, amplitudemodulatiediepte, frequentieafwijking, THD (totale harmonische vervorming) en SINAD. Er wordt ook een audiospectrumanalysator meegeleverd, waardoor het mogelijk is om het gedemoduleerde spectrum in realtime te observeren met een resolutie van 5 Hz.
De unieke onderzoeks- en onderwijsfunctie maakt het mogelijk om interactieve blokdiagrammen van de softwaregedefinieerde demodulator voor elke demodulatiemodus te verkennen en demodulatie te observeren die plaatsvindt op realtime signalen met behulp van twee spectrumanalysatoren en een vectorvoltmeter.
De Client/Server Option maakt het mogelijk om de ontvanger op afstand te bedienen via LAN of internet. De ontvanger kan zich fysiek aan de andere kant van de wereld bevinden, maar voor de gebruiker zal het lijken alsof hij lokaal is aangesloten.

Hardware van de WinRadio WR-G315E

De ontvanger wordt via de USB-poort aangesloten op een IBM-compatibele pc. Meerdere ontvangers kunnen worden bestuurd door een enkele pc om een meerkanaals HF-ontvangersysteem te vormen.
De ontvanger heeft zijn eigen ingebouwde DSP en is niet afhankelijk van de pc-geluidskaart voor de signaalinvoer; de digitalisering gebeurt in de ontvanger zelf, met behulp van een hoogwaardige analoog-naar-digitaalomzetter. Aangezien de DSP de laatste fase IF-filtering en alle demodulatie uitvoert, is deze ontvanger volledig software-gedefinieerd, wat betekent dat extra demodulatie- of decoderingsmodi eenvoudig kunnen worden toegevoegd door slechts een softwarewijziging. (Er is bijvoorbeeld ook een optionele DRM-decoder/demodulator beschikbaar)


Deze Winradio WR-G315e VHF/UHF receiver is eenvoudig te installeren op elke moderne computer met de USB-interface en vormt een uitstekende mobiele oplossing voor het luisteren en bewaken van VHF/UHF.

Systeem vereisten

  •   PC met 500 MHz Pentium CPU of sneller
  •   Eén vrije USB-aansluiting
  •   Windows XP, Vista, Windows 7, 8 of 10

Inhoud verpakking

  •  1x Winradio WR-G315e
  •  1x Cd-rom met applicatiesoftware en gebruikershandleiding
  •  1x Geluidsarme lineaire voeding
  •  1x Opstartantenne
  •  1x USB-kabel
  •  1x BNC-naar-SMA-adapter
  •  1x Handleiding

English description WiNRADiO WR-G315E

The WiNRADiO WR-G315e is a software-defined high-performance VHF/UHF receiver (9 kHz to 1800 MHz, extendable to 8599 MHz using an optional Antenna Multiplexer and frequency Extender with a USB interface, an external version of the WR-G3115i receiver.

This receiver is intended for government, military, security, surveillance, broadcast monitoring, industrial and demanding consumer applications.

The receiver offers an unparalleled flexibility given its SDR architecture, respectable dynamic range, and high sensitivity. Many useful features complement the receiver, making it capable of filling not only the role of a monitoring receiver but also that of a measuring receiver, such as the calibrated S-meter showing the received signal levels in dBm, µV or S-units, down to the ‑140 dBm noise floor, several spectrum analyzers, and many other features not usually found on receivers of this price.

The receiver connects to an IBM-compatible PC via the USB port. Several receivers can be controlled by a single PC to form a multi-channel HF receiver system.

The receiver has its own on-board DSP, and does not rely on the PC sound card for the signal input; the digitization is done in the receiver itself, using a high-performance analog-to-digital converter. As the DSP performs the final stage IF filtering and all demodulation, this receiver is entirely software-defined, which means that additional demodulation or decoding modes can be easily added by a mere software change. (For example, an optional DRM decoder/demodulator is also available.)

Easily installed to any modern computer with the USB interface, this receiver represents an excellent mobile solution for VHF/UHF listening and monitoring.

The WR-G315e software contains numerous advanced features such as three types of scanning, five types of squelch, many tuning options, virtually unlimited memories and a rich on-line help facility:

There are numerous demodulation modes, continuously variable IF bandwidth 1 Hz to 15 kHz (in 1 Hz increments), a 20 kHz wide real-time spectrum analyzer with 16 Hz resolution, noise blanker and notch filter. There is also an integrated recorder, making it possible to instantly record and playback the received signal.

Apart from audio recording and playback, the receiver can also record an entire 20 kHz wide IF spectrum, making it possible to thoroughly analyze the received signal, and "re-receive" the same signal again and again with different IF filter bandwidths, notch filter , noise blanking or demodulator settings, to arrive at the best possible reception of weak or interference-prone transmissions.

In addition to the real-time narrow-band spectrum analyzer, there is also a wide-band spectrum analyzer which contains additional professional instrumentation facilities: the ability to display minimum and maximum spectrum sweeps, search for peaks, average spectra, save and print spectra , marker mode, etc.

Another useful feature, previously unavailable with receivers of this price class, is a test and measurement facility, performing measurements on the received signal including frequency accuracy, amplitude modulation depth, frequency deviation, THD (total harmonic distortion) and SINAD. An audio spectrum analyzer is also included, making it possible to observe the demodulated spectrum in real-time with a resolution of 5 Hz.

The unique research and education function makes it possible to explore interactive block diagrams of the software-defined demodulator, for each demodulation mode, and observe demodulation taking place on real-time signals using two spectrum analyzers and a vector voltmeter.

The Client/Server Option makes it possible to control the receiver remotely via LAN or Internet. The receiver may be located physically on the opposite side of the globe, but to the user it will appear as if it was connected locally.

System requirements WiNRADiO WR-G315e

  • PC with 500 MHz Pentium CPU or faster
  • One free USB socket
  • Windows XP, Vista, Windows 7, 8 or 10

What's in the box?

The standard WR-G315e package includes:

  • WR-G315e receiver
  • CD ROM with application software and user's guide
  • Low-noise linear power supply
  • Start-up antenna
  • USB cable
  • Adapter from BNC to SMA

Specifications WR-G3154e

  • Receiver type    DSP-based SDR with DDS-based dual-conversion superheterodyne front end
  • Frequency range    9 kHz - 1800 MHz
    • (3500 or 8599 MHz with optional AMFE unit)
    • (except cellular radiotelephone frequencies where required by law)
  • Tuning resolution    1 Hz
  • Mode    AM, AMS, LSB, USB, DSB, ISB, CW, FM
    • (wide-FM with optional WFM demodulator)
  • Image Rejection
    • 2-100 MHz:     60 dB typ.
    • 100-1000 MHz:     50 dB typ.
  • IP3    0 dBm @ 20kHz
  • Spurious-free dynamic range    90 dB
  • MDS    -135 dBm
  • Phase noise    -148 dBc/Hz @ 100 kHz
  • Internal spurious    Typically less than equivalent antenna input of -105 dBm
  • RSSI accuracy    2 dB typ.
  • RSSI sensitivity    -137 dBm
  • Bandwidth
    • 50 - 15000 Hz (adjustable in 1 Hz steps)
    • 230 kHz (WFM option only)
  • Scanning speed    50 channels/s
  • Sensitivity
    • (AM/SSB/CW 10dB S/N)
    • (FM 12dB SINAD)
  • Mode    0.15‑500 MHz    500‑1800 MHz
    • AM, AMS (30% modulation)    ‑108dBm (0.89µV)    ‑104dBm (1.4µV)
    • AM, AMS (80% modulation)    ‑116dBm (0.35µV)    ‑112dBm (0.56µV)
    • LSB, USB, ISB, DSB    ‑119dBm (0.25µV)    ‑115dBm (0.40µV)
    • CW    ‑126dBm (0.11µV)    ‑122dBm (0.18µV)
    • FM    ‑113dBm (0.50µV)    ‑109dBm (0.80µV)
    • WFM (WFM option only)    ‑104dBm (1.40µV)    ‑102dBm (1.78µV)
  • Intermediate frequencies
    • IF1: 109.65 MHz
    • IF2: 16 kHz
  • Roofing filter    2 x 4-pole 20 kHz crystal filter
  • Tuning accuracy    1 ppm (25°C ±2°C)
  • Frequency stability    0.5 ppm (0 to 60° C)
  • Antenna input    50 ohm (SMA connector)
  • Maximum input level    +18 dBm
  • Output    Digitized IF and audio signal over USB interface
  • Interface    USB (1.0 and 2.0 compatible)
  • Dimensions    Length: 166 mm (6.5")
    • Width: 97 mm (3.8")
    • Height: 41 mm (1.6")
    • Weight    430 g (15.1 oz)

NOTE: Below 150 kHz, the sensitivity gradually drops.
Typical figures (CW) are:

  • 100 kHz       -124 dBm
  • 50 kHz       -118 dBm
  • 25 kHz       -116 dBm
  • 10 kHz       -110 dBm


NOTE: Specifications are subject to change without notice due to continuous product development and improvement.

Kenmerken

Fabrikant: winradio
Artikelnummer: WRG315E
Levertijd: INFORMEER NAAR DE LEVERTIJD
