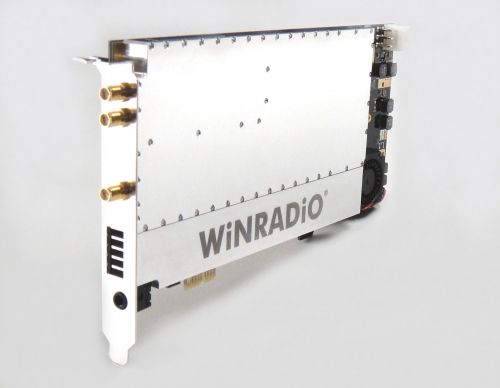

WiNRADiO WR-G35DDCi ontvanger
De superieure prestaties van de ontvanger zijn het resultaat van zijn innovatieve, directe-sampling, digitale down-conversie-architectuur, samen met het gebruik van toonaangevende componenten en ontwerpconcepten. Dit alles resulteert in een zeer hoge IP3, breed dynamisch bereik, hoge gevoeligheid en nauwkeurige afstemming. Deze belangrijke kenmerken creëren een ontvanger in een klasse apart, met een breed toepassingspotentieel, met veel operationele en instrumentatiefuncties die gewoonlijk niet te vinden zijn op ontvangers van welke prijsklasse dan ook.
De volledige 32 MHz DDC (digitally down-converted) bandbreedte is beschikbaar voor opname en demodulatie. Meerdere demodulatoren maken gelijktijdige ontvangst en decodering van radiosignalen binnen de gehele HF-band mogelijk.
Het robuuste front-end van de receiver is uitgerust met een ultra-high-linearity versterker die resulteert in uitzonderlijke sterke signaalprestaties en tegelijkertijd een uitstekende gevoeligheid biedt.
De WR-G35DDCi Excalibur Ultra beschikt ook over optionele externe referentieklokingangen en -uitgangen, evenals een FPGA-interface, waardoor fase-coherente systeemconfiguraties mogelijk zijn, zoals in hoogwaardige interferometer-richtingzoektoepassingen.
Features WiNRADIO WR-G35DDCi
- 1 kHz to 45 MHz continuous frequency range
- Instant sampling
- Digital down conversion
- 16-bit 100 MSPS A/D converter
- 45 MHz-wide, real-time spectrum analyzer
- 32MHz recording and processing bandwidth
- Ready for Phase-coherent system configurations
- Continuously adjustable filter bandwidth down to 1 Hz
- Three parallel demodulator channels
- Waterfall display functions
- Audio spectrum analyzer
- Audio and IF recording and playback
- Recording with pre-buffering
- Very high IP3 (+38 dBm)
- Excellent sensitivity (0.20 µV SSB, 0.09 µV CW)
- Excellent dynamic range (108 dB)
- Excellent frequency stability (0.5ppm)
- User-configurable preselection filters
- Selectable low noise preamplifier
- Test and measurement functions
- PCI e interface
De ontvanger is via de PCI-e-bus verbonden met een Windows-compatibele pc. Er kunnen meerdere ontvangers op één pc staan om een meerkanaals ontvangersysteem te vormen.
De ontvanger is zeer goed afgeschermd tegen interferentie, waardoor het mogelijk is om in een lawaaierige computeromgeving te werken. Dankzij de zeer bescheiden stroombehoefte van minder dan 10 watt kan hij worden gevoed via de interne voeding van de pc. Er is ook een voorziening voor een externe voeding in gevallen waarin meerdere van deze ontvangerkaarten in een meerkanaalsconfiguratie moeten worden geïnstalleerd.
Dit is de eerste keer dat een ontvanger met een dergelijke geavanceerde specificatie en een unieke combinatie van functies op de algemene markt wordt aangeboden. De ontvanger is bedoeld voor overheid, leger, beveiliging, bewaking, broadcast monitoring, industriële en veeleisende consumententoepassingen. Deze ontvanger is eenvoudig te installeren op elke moderne computer met de PCI-e-businterface en vormt een uitstekende multifunctionele mobiele en stationaire oplossing voor geavanceerde HF-bewaking en -bewaking.
Software WiNRADIO WR-G35DDCi
The WR-G35DDCi control software provides a highly functional and logical user interface. There are several spectrum analyzer configurations available, including the 45 MHz full span with 1.5 kHz resolution. The scaleable spectrum display can be viewed in either the standard or waterfall mode.
The digital down-converter provides 33 selectable output bandwidths ranging from 20 kHz to 32 MHz. The receiver's selectivity can be adjusted with 1 Hz resolution.
Recording and playback are also provided at the output of the digital down-converter, whereby a 32 MHz wide spectrum chunk, representing the entire HF band, can be recorded for later demodulation and post-processing.
In spite of the receiver's ground-breaking architecture and powerful functionality, the user interface still remains simple and intuitive to use, with a rich on-line help facility. The control software contains all the features generally expected in modern receivers such as noise blanking, memories, scheduler, squelch (level, voice or noise activated), numerous tuning options, and a wide choice of demodulation modes, including user-defined and optional DRM fashions. The parameters of all three independent demodulator channels can be set separately, allowing each to be recorded simultaneously and independently. Recording and playback are also provided at the output of the digital down-converter, where an entire 32 MHz spectrum band can be recorded for later demodulation. Pre-buffering prevents signal loss at the start of a transmission. A flexible scheduler function allows unattended recording of each channel at specified dates and times.
There is also a unique "pause" function, the world's first for a shortwave receiver, making it possible to pause reception and resume it when convenient. This is very useful in case the receiver is left unattended for a period of time.
A "toolbox" full of various test and measurment tools, such as frequency error, SINAD, THD and modulation meters, logger and scheduler, complement the entire package and make it possible to use this product as a measuring receiver, replacing much more expensive ( and often less capable or accurate) conventional test equipment.
The software-defined architecture allows easy software upgrades for demodulation and decoding requirements. Component variations and aging are greatly diminished in a software-defined receiver, assuring long-term premium performance.
System requirements:
- PC with 2 GHz quad core CPU or faster
- One PCI-e bus slot
- Windows XP, Vista, 7, 8 or 10
