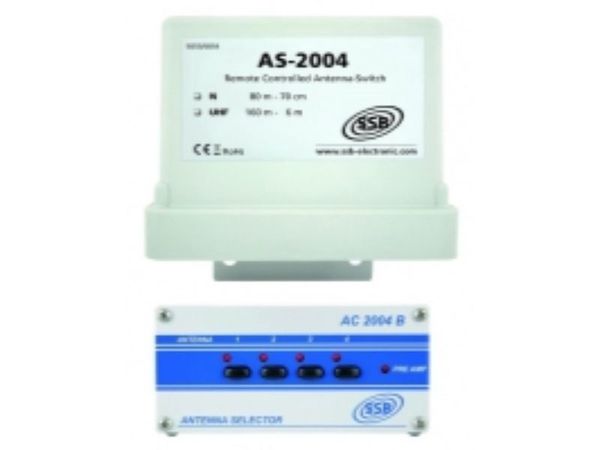

De DC schakel en voedingspanning van de mastvoorversterker geschied via dezelfde coaxkabel. De ingebouwde sequenzer schakelt tevens mastvoorversterker(s) en lineair(s) op het juiste moment in- en uit. De ingeschakelde antenne woddt door middel van led’s op de bedieningskast aangegeven. Is voorzien van N-Female connectoren en wordt compleet met bedieningskast geleverd.
De SSB ACS-2004N bevat een schakel-systeem een sequencer voor het regelen van de pre-amp en power amp keying.
De behuizing van de besturingsunit is UV- en weersbestendig. Inbegrepen is de besturingseenheid en de weerbestendige buiteneenheid, beide apparaten communiceren via één kabel, waardoor het ook mogelijk is om onafhankelijk 4 afzonderlijke voorversterkers te selecteren. Bij gebruik van voorversterkers moeten deze tussen de antenne en de ingang van de schakelaar worden geinstalleerd. Daarnaast bevat het ACS-2004 schakelsysteem een sequencer voor het regelen van de pre-amp en power amp keying.
Om de schakelcontacten van de HF-relais en de voorversterkers te beschermen, wordt de antenneselectie geblokkeerd terwijl de PTT is ingeschakeld.
Kenmerken SSB ACS-2004N
- Impedantie 50 Ohm
- Doorgangsdemping: <0,1dB (80-10m) 0,3 dBi (70cm_
- Max vermogen PEP: HF-1500Watt / 6 + 2 m 800Watt / 70cm 600Watt
- Stroomvoorziening: 12 tot 15Volt
- Behuizing bedieningsunit: UV-bestendige kunststof voorzien van rvs schroeven en verzinkte bevestigingsbeugel
- Aansluiting: 5x N-Female (1x voeding + 4x antenne)
- Max. buisdiameter: 54mm
- Gewicht: 1,65kg
Technische specificaties SSB ACS-2004N
- Frequentiebereik 3 MHz tot 440 MHz
- Maximaal vermogensbelasting (PEP):
- 1500 Watt 80m - 10m
- 800 Watt 6m + 2m
- 600 Watt 70cm
- Insertion loss:
- 80m ... 10m <0,1 dB
- 6m ≈ 0,15 dB
- 2m ≈ 0,25 dB
- 70cm ≈ 0.3 dB
- Aantal antenne ingangen: 4
- Max voeding voor voorversterkers: 12V @ 0,5A
- PTT-sleutelbelasting voor PA max. 0,8A / 30V; Verzamelaar openen
- Solenoïde uitgangsbelasting max. 0,8A / 30V; Verzamelaar openen
- PTT-ingang < 2V of > 5V
- Voedingsspanning 12 ... 15V, aanbevolen 13,8 ... 14,5V
- Alle connectoren zijn N-Female
- Maximale mastdiameter: 54 mm
Inhoud verpakking
- 1x SSB ACS-2004N compleet
- 1x Handleiding in meerdere talen
