In de wereld van radiocommunicatie kom je ze allebei tegen: de antenne tuner en de SWR- en wattmeter. Voor beginners lijken het vaak dezelfde soort kastjes met een meter en een paar knoppen. Maar vergis je niet: ze hebben een totaal andere functie.
Heb je een 27MC bakkie in de vrachtwagen? Een HF-set in je hobbyruimte? Of een professionele VHF-installatie op een landbouwvoertuig? Dan is het belangrijk dat je begrijpt wat deze apparaten doen — en vooral wat ze niet doen.
In deze blog leggen we helder uit wat het verschil is tussen een antenne tuner en een SWR meter.
Wat doet een SWR- en Watt meter?
Een SWR- en wattmeter is een meetinstrument. Zie het als het dashboard van je zender. Hij verandert niets aan je signaal. Hij laat zien wat de SWR van je antenne is en geeft het zendvermogen weer.
Watt-meter: Hoeveel vermogen zend je uit?
Een watt meter meet hoeveel vermogen (in Wattage) je radio daadwerkelijk uitzendt. Hiermee controleer je of je zender levert wat hij moet leveren.
SWR-meter: Hoe goed presteert je antenne?
De SWR-meter meet de Standing Wave Ratio (staande golf verhouding). Dat is de verhouding tussen:
- Het vermogen dat naar je antenne gaat
- Het vermogen dat wordt teruggekaatst door een mismatch ((incoherentie)
Een paar richtlijnen:
- SWR 1.0:1 = Perfect (Ideaal maar zeldzaam)
- SWR 1.2:1.3.1 = Prima en veilig (varieert per transceiver)
- SWR 3.0:1 of hoger = Onveilig
Bij een te hoge SWR komt energie terug in je radio. Dat kan leiden tot vermogensverlies, beveiliging die inschakelt of in het ergste geval schade aan je eindtrap. Voor 27 MHz gebruikers is een SWR-meter eigenlijk onmisbaar.
Wat doet een antenne tuner?
Een antenne tuner (officieel: Antenna System Matcher) probeert het probleem op te lossen dat een SWR-meter alleen zichtbaar maakt. Waar de meter meet, compenseert de tuner.
Hoe werkt dat?
Als je antenne niet precies de juiste lengte heeft voor de gebruikte frequentie, ontstaat er een mismatch in impedantie. De tuner gebruikt spoelen en condensatoren om die mismatch te corrigeren.
Het resultaat?
Je radio “ziet” een nette 50 Ohm belasting (SWR 1:1) en kan veilig zijn vermogen afgeven.
Belangrijk om te onthouden:
Een tuner maakt een slechte antenne niet ineens efficiënt. Hij beschermt je radio — maar verliezen in kabel of antenne blijven bestaan.
| Kenmerk | SWR / Wattmeter | Antenne Tuner |
|---|---|---|
| Functie | Observeren en meten | Aanpassen en compenseren |
| Invloed op signaal | Geen (passief) | Verandert impedantie |
| Doel | Controleren of alles veilig werkt | Radio laten werken met imperfecte antenne |
| Noodzaak | Altijd aanbevolen | Alleen bij niet-resonante antennes |
Kort gezegd: De meter vertelt je dat er een probleem is, de antenne tuner probeert het op te lossen.
Hoe sluit je het correct aan?
Een professionele of serieuze opstelling ziet er meestal zo uit:
Op bovenstaande afbeelding is te zien dat de transceiver aan de antenne tuner zit, de antenne tuner is verbonden met de antenne en de SWR- en Watt meter zit weer verbonden aan de antenne tuner.
Waarom deze volgorde?
Je wilt meten wat de radio “ervaart”. De tuner corrigeert daarna de mismatch richting de antenne.

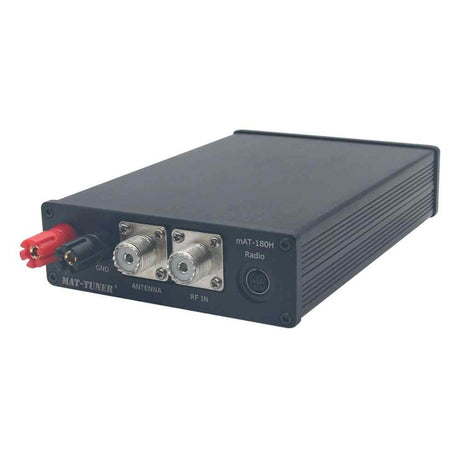

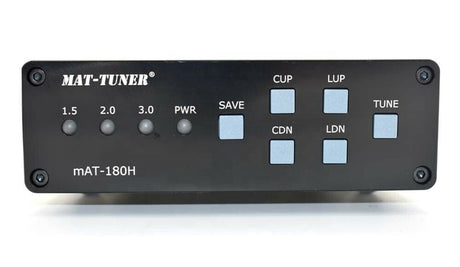

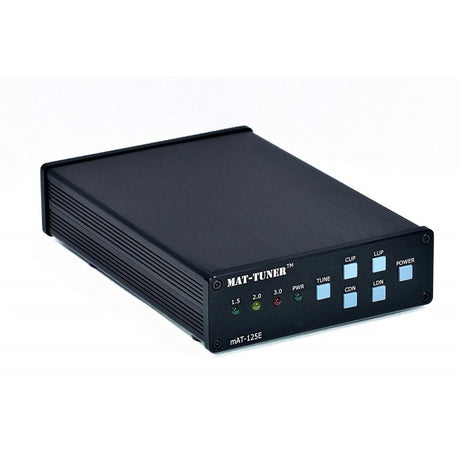

Veel moderne tuners (bijvoorbeeld van Comet of mAT) hebben tegenwoordig een ingebouwde SWR- en wattmeter. In dat geval heb je één apparaat dat beide functies combineert.
Wanneer gebruik je een antenne tuner?
- HF (kortegolf): Hier is een tuner vaak essentieel. Antennes zijn groot en zelden perfect resonant over de hele band.
- 27 MHz (CB): Meestal niet nodig als je een goede, speciaal afgestemde antenne gebruikt. Een SWR-meter is vaak voldoende om de antenne één keer correct af te stellen. Gebruik je een geïmproviseerde antenne? Dan kan een antenne tuner uitkomst bieden.
- VHF / UHF: Hier zijn antennes meestal exact afgestemd. Bij een UHF/VHF transceiver is een tuner is zelden nodig.
- Scanner (alleen ontvanger): Bij een scanner heb je geen tuner en geen SWR- en Watt meter nodig. Een scanner zendt niet, dus kan er niets "terugvloeien".
Veelgestelde Vragen
- Is een SWR van 1.5:1 goed genoeg? Ja. In de praktijk merk je geen verschil met 1.0:1 en je radio is volledig veilig.
- Repareert een tuner mijn slechte antenne? Nee. Dit is het grootste misverstand. Hij beschermt je zender, maar verbetert niet magisch je bereik.
- Waarom moet je tunen met laag vermogen? Omdat hoge vermogens tijdens het afstellen schade kunnen veroorzaken in een handmatige tuner. Stem altijd af met 5 tot 10 Watt.
- Kan ik zenden zonder SWR-meter? Technisch gezien kan het, maar het is sterk af te raden. Zonder SWR-meter weet je niet of je antenne goed is afgesteld. Bij een te hoge SWR kan er vermogen terugvloeien naar je zender, wat schade kan veroorzaken aan de eindtrap. Vooral bij 27MHz installaties in voertuigen is een SWR-meter eigenlijk standaard gereedschap.
- Wat gebeurt er als mijn SWR plotseling hoger wordt? Een plotselinge stijging van je SWR wijst meestal op een probleem in het antennesysteem. Denk aan: Een losse PL-connector, beschadigde coax kabel, corrosie, ijs of water in de antenne. Bij voertuigmontage kan dit veroorzaakt worden door slechte massa, de antenne is geraakt door laaghangende takken of er is een vogel tegen de antenne aan gevlogen. Zie je tijdens het zenden ineens een hogere SWR? Stop dan direct met zenden en controleer je installatie.
- Kan een lange coaxkabel mijn SWR verbeteren? Nee, dit is een veelvoorkomd misverstand. Een andere kabellengte kan de gemeten waarde beinvloeden, mara het lost het onderliggende probleem niet op. Een slechte afstelling blijft een slechte afstelling. De oplossing zit in de antenne zelf, niet in de lengte van je coaxkabel.
- Hebben moderne transceivers geen ingebouwde beveiliging? Veel moderne transceivers hebben inderdaad een SWR-beveiliging. Zodra de SWR te hoog wordt, verlaagt de radio automatisch het zendvermogen. Maar let op: dat beschermt je radio, niet je bereik. Je signaal wordt zwakker en je prestaties nemen af. Een goede antenne afstelling blijft dus essentieel.
- Wanneer kies ik voor een automatische tuner in plaats van een handmatige? Dat hangt af van je gebruik: Werk je veel op verschillende banden (HF)? Dan is een automatische tuner ideaal. Gebruik je een vaste frequentie? dan volstaat een handmatige tuner. Werk je mobiel of professioneel? Dan is een automatische antenne tuner het meest praktisch. Voor wie regelmatig wisselt tussen frequenties bespaart met een ATU enorm veel tijd.
- Waarom geeft mijn meter thuis een andere waarde aan dan in mijn voertuig? Omgevingsfactoren spelen hier een grote rol. Een antenne op een vrachtwagen, tractor of 4x4 gebruikt het voertuig als massa. Parkeer je naast een gebouw, onder hoogspanningslijnen of dicht bij andere metalen objecten, dan kan je SWR-waarde licht veranderen. Meet je SWR daarom altijd in een open omgeving voor een betrouwbare afstelling.
Wat heb jij nodig?
- Werk je met een 27 MHz transceiver in de vrachtwagen? Begin met een goede antenne en een SWR-meter.
- Werk je op HF met meerdere banden? Dan is een antenne tuner vaak onmisbaar.
- Werk je professioneel of intensief? Dan is permanente monitoring met een SWR- en wattmeter sterk aan te raden.
- Twijfel je? Dan denken we bij Deltron graag met je mee. We leveren tuners en meters van onder andere Daiwa, Nissei, K-PO, Diamond en CRT — van instapmodel tot professioneel niveau.
