SWR uitgelegd voor beginners én gevorderden

Met praktijkvoorbeelden, meetfouten en veelgemaakte mythes

SWR is één van de meest besproken — en tegelijk minst goed begrepen — onderwerpen binnen de 27MC wereld. Veel gebruikers meten een waarde, zien een getal en weten vervolgens niet wat dit in de praktijk betekent.

In deze gids legt Deltron helder uit wat SWR is, waarom het belangrijk is, en hoe je het correct meet en interpreteert.

Wat betekent SWR?

SWR staat voor Standing Wave Ratio. Het geeft aan hoeveel van het uitgezonden radiosignaal:

• Daadwerkelijk door de antenne wordt uitgezonden
• En hoeveel wordt teruggekaatst naar de radio

Hoe lager de SWR, hoe beter je installatie presteert.

Waarom SWR meer is dan “een getalletje”

Een lage SWR betekent:

• Efficiënter zendvermogen
• Beter bereik
• Minder storingen
• Langere levensduur van je transceiver

Een hoge SWR betekent:

• Energieverlies
• Slechtere audio
• Risico op schade aan de eindtrap (eind transistor)

SWR is dus een gezondheidsmeter voor je hele installatie.

Wat is een goede SWR-waarde?

 *In de praktijk is 1.3–1.5 realistischer dan streven naar exact 1.0.



Hoe meet je SWR correct?

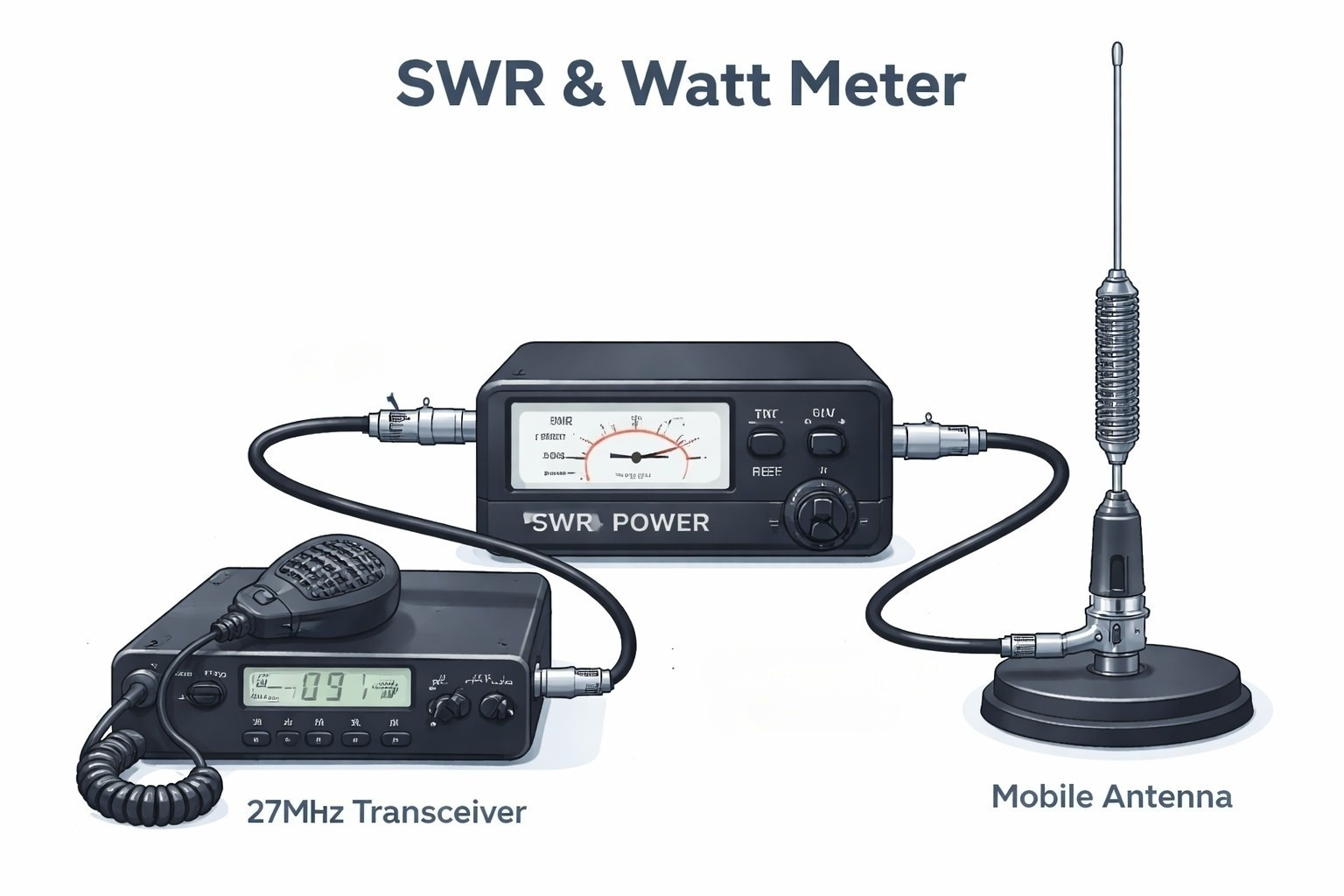

Basisopstelling

• Radio

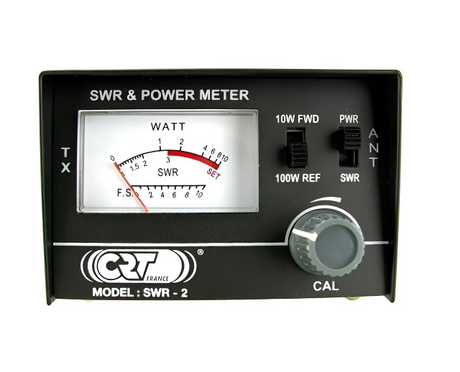

• SWR/Wattmeter
• Antenne

De meter met behulp van een tussenkabel tussen de 27MC transceiver en de antenne geplaatst.

Meetprocedure

1. Meet op kanaal 1
2. Meet op kanaal 40
3. Vergelijk de waarden
4. Stel de antennelengte bij
5. Herhaal tot balans bereikt is

Uitkomst SWR-meting

• SWR op kanaal 1 hoger dan kanaal 40? Antenne is te kort
• SWR op kanaal 40 hoger dan kanaal 1? Antenne is te lang

Veelgemaakte meetfouten (en waarom SWR soms “niet klopt”)

• Meten in een garage of naast gebouwen
• Deur of motorkap open tijdens meting
• Slechte massa / aarding
• Verkeerde coaxkabel
• Magnetische antenne op ongeschikte plek

Meet altijd buiten, op open terrein (niet te dicht bij woningen of gebouwen).

Mythes over SWR (ontkracht)

• “1.0 is altijd noodzakelijk” > Nee, stabiliteit is belangrijker dan perfectie
• “Een dure radio lost hoge SWR op” >  Nee, de antenne is bepalend
• “SWR zegt alleen iets over zenden” > Nee, het beïnvloedt ook ontvangst

Praktijkvoorbeelden

Vrachtwagen

• Lange antenne
• Stalen dak = goede massa
• SWR snel laag te krijgen

4x4 met roofrails of rek

• Massa is meestal een probleem
• Er is vaak extra aarding nodig
• SWR wordt vaak onderschat

Landbouwvoertuig

• Veel metaal, maar onregelmatig
• Plaatsing belangrijker dan de lengte

Wanneer moet je SWR opnieuw meten?

• Nieuwe antenne
• Andere montageplek
• Andere coaxkabel
• Slechte ontvangst
• Na schade, verbuiging of harde klap (door laaghangende takken, storm etc.)

Conclusie

SWR is geen mysterie, maar een logisch onderdeel van goede radiocommunicatie. Wie begrijpt wat hij meet, haalt méér uit zijn installatie en voorkomt onnodige problemen.

Veelgestelde vragen over SWR

Wat is SWR precies?

SWR (Standing Wave Ratio) geeft aan hoe efficiënt een antenne het zendvermogen van een radio uitzendt. Een lage SWR betekent dat het signaal goed wordt uitgezonden; een hoge SWR wijst op energieverlies en mogelijke schade aan de transceiver.

Wat is een goede SWR-waarde?

Een SWR tussen 1.0 en 1.5 wordt als zeer goed beschouwd. Waarden tot 2.0 zijn acceptabel. Boven de 2.0 is afstellen noodzakelijk om prestaties en apparatuur te beschermen.

Kan ik mijn radio gebruiken met een hoge SWR?

Dat wordt afgeraden. Een langdurig hoge SWR kan leiden tot oververhitting, vermogensverlies en schade aan de eindtrap (transistor) van de transceiver.

Heeft SWR invloed op ontvangst of alleen op zenden?

SWR beïnvloedt vooral het zenden, maar een slecht afgestelde antenne heeft vrijwel altijd ook negatieve invloed op de ontvangstkwaliteit.

Waarom verandert mijn SWR als ik rijd?

Tijdens het rijden verandert de omgeving van de antenne (andere voertuigen, bebouwing, ondergrond). Dit kan kleine SWR-schommelingen veroorzaken, wat normaal is.

Is een SWR van 1.0 altijd beter dan 1.3?

Niet per se. In de praktijk is een stabiele SWR van 1.3–1.5 vaak beter dan een instabiele 1.0 die gevoelig is voor omgevingsinvloeden.

Kan een verkeerde coaxkabel een hoge SWR veroorzaken?

Ja. Slechte kwaliteit, beschadiging of verkeerde lengte van de coax kabel kan de SWR verhogen en meetresultaten onbetrouwbaar maken.

Moet ik SWR opnieuw meten na het verplaatsen van mijn antenne?

Ja. Elke wijziging in: montageplek, antenne, coaxkabel en/of voertuig vereist een nieuwe SWR-meting.

Werkt SWR meten ook met een magnetische antenne?

Ja, maar magnetische antennes zijn gevoeliger voor: plaatsing, massa en voertuigtype

Daardoor kan de SWR sneller variëren dan bij vaste montage.

Kan ik SWR meten zonder SWR-meter?

Nee. Een SWR-meter of gecombineerde SWR/Wattmeter is noodzakelijk om betrouwbare waarden te meten en correct af te stellen.
