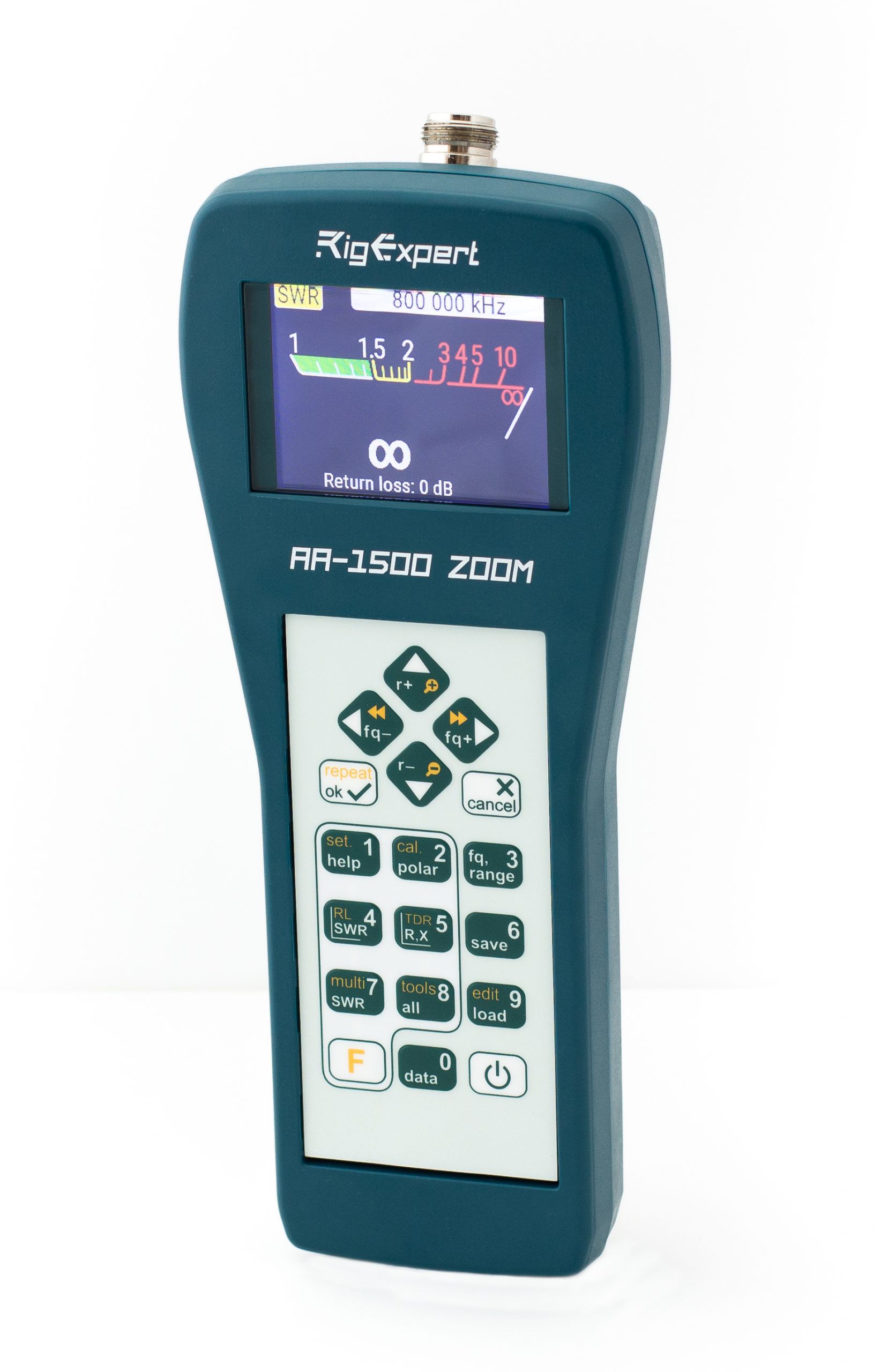

RigExpert AA-1500 ZOOM analyzer

Met Bluetooth V 4.2 (Single-mode, klasse B)

Frequentiebereik: 0.1 to 1500 MHz

Met adapter N-Male naar UHF-Female (SO239)

Levertijd: 1-3 Werkdagen

€ 899,95 Gratis verzending NL

€ 743,76 excl. BTW

Gratis verzending NL

Productomschrijving

De RigExpert AA-1500 ZOOM is een antenne analyzer met Bluetooth die geschikt is voor het meten van SWR (staande golfverhouding), retourverlies, kabelverlies en andere parameters van kabel- en antennesystemen binnen een frequentiebereik van 100 kHz tot 1500 MHz. De RigExpert AA-1500 ZOOM is voorzien van een ingebouwde ZOOM-functie wat grafische metingen bijzonder effectief maakt. De geïntegreerde Time Domain Reflectometer-modus kan worden gebruikt om een storing in het systeem te lokaliseren. De AA-1500 antenne analyzer is voorzien van een Bluetooth Low Energy module voor een draadloze verbinding met PC, laptop, tablet of smartphone.

Taken die kunnen uitgevoerd met de AA-1500 ZOOM analyzer

  • Snelle check-out van een antenne
  • Een antenne afstemmen op resonantie
  • Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis (regen, orkaan, enz.)
  • Coaxiale stubs* maken of hun parameters meten
  • Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
  • Meten van capaciteit of inductantie van reactieve belastingen

*In microgolf- en radiofrequentietechniek is een stub of resonant stub een stuk kabel of golfgeleider dat slechts aan één uiteinde is aangesloten. Stubs worden vaak gebruikt in circuits voor het afstemmen van antenne-impedanties, frequentieselectieve filters en resonantiecircuits voor UHF-elektronische oscillatoren en RF-versterkers. Een elektronische oscillator is een elektronisch circuit dat een periodiek, oscillerend elektronisch signaal produceert, vaak een sinusgolf of een blokgolf of een driehoeksgolf. Oscillatoren zetten gelijkstroom (DC) van een voeding om in een wisselstroom (AC) signaal.

Kenmerken van de RigExpert AA-1500 ZOOM analyzer

  • Frequentiebereik: 0,1 tot 1500 MHz
  • Frequentie-invoer: 1 kHz resolutie
  • Meting voor 25, 50, 75, 100, 150, 200, 300, 450 en 600 Ohm systemen
  • SWR-meetbereik: 1 tot 100 in numerieke modus, 1 tot 10 in grafische modus
  • R- en X-bereik: 0...2000, -2000...2000
  • Weergavemodi: SWR, retourverlies, R, X, Z, L, C, Magnitude en Phase Angle op een enkele frequentie, SWR-diagram (100 punten). SWR-grafiek bij vaste HAM-banden door IARU-regio's (100 punten), kabelgereedschap (snelheidsfactor en kabellengtemeter, steektuner, kabelverliesgrafiek, kabelimpedantiegrafiek), TDR
  • Optionele open-short-load kalibratie in SWR-, R-, X- of Smith/polaire grafiekgrafiekmodi
  • 320×240 kleuren TFT-scherm
  • 6×3 toetsen op het waterdichte toetsenbord
  • Meertalige menu's en helpschermen (Engels – Spaans – Japans)
  • USB-verbinding met een PC
  • Bluetooth V 4.2 (enkele modus, klasse B)
  • Afmetingen: 23 x 10 x 5,5 cm (9x4x2”)
  • Bedrijfstemperatuur: 0…40 °C (32…104 °F)
  • Gewicht: 650 gram (23 oz)

RF-uitgang

  • Type connector: Nee
  • Vorm uitgangssignaal: vierkant, 0,1 tot 200 MHz. Voor hogere frequenties worden harmonischen van het hoofdsignaal gebruikt.
  • Uitgangsvermogen: -10 dBm (bij 50 Ohm belasting)

Stroom

  • Drie 1,2V, 1800…3000 mAh, Ni-MH-batterijen, type AA
  • Maximaal 3 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
  • Wanneer de analyzer is aangesloten op een PC of een DC-adapter met een USB-aansluiting, krijgt hij stroom van deze bronnen

Inhoud verpakking

  • 1x RigExpert AA-1500 ZOOM antenne analyzer
  • 1x Soft case tasje
  • 1x Batterijlader
  • 1x Set oplaadbare batterijen
  • 1x USB-Kabel
  • 1x Adapter N-Male naar UHF-Female (SO-239)
  • 1x Handleiding




Kenmerken

Fabrikant: RigExpert
Artikelnummer: RE 13004
Barcode: 4820185420303
Levertijd: 1-3 Werkdagen
