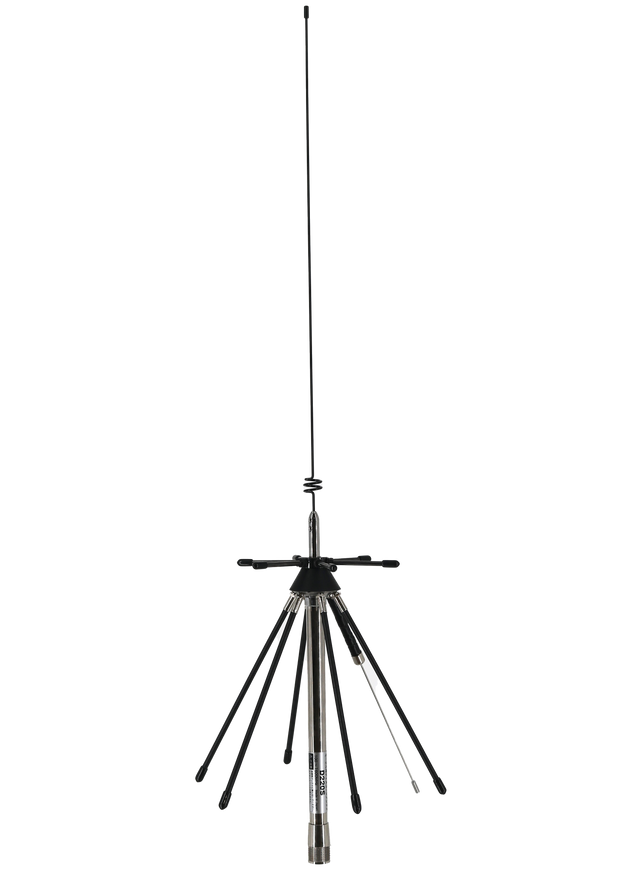

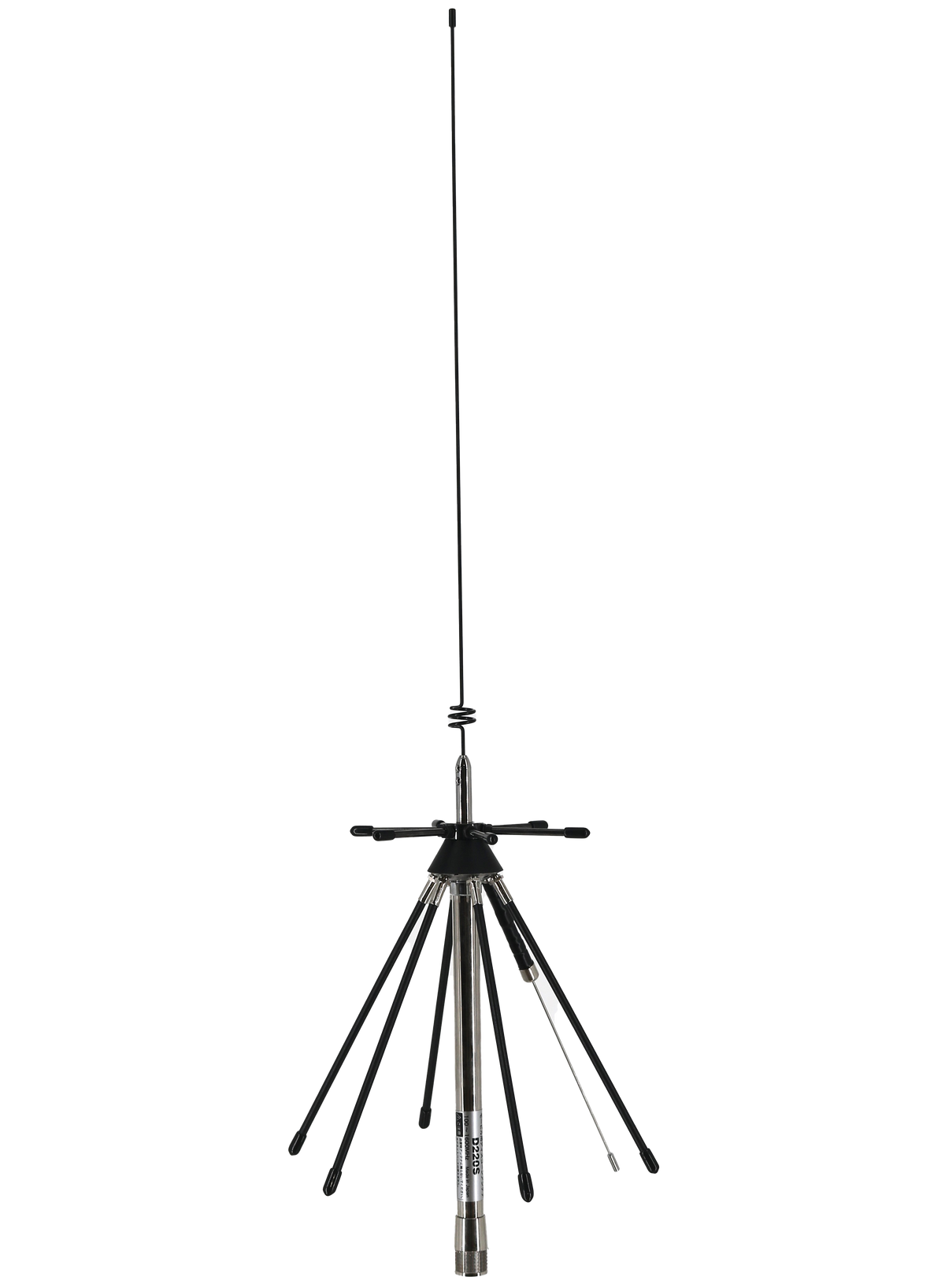

Diamond D-220S UHF/VHF discone antenne met UHF-Male

Zoek je een compacte antenne waarmee je een groot frequentiebereik kunt ontvangen én op meerdere amateurbanden kunt zenden? De Diamond D-220S UHF/VHF discone antenne combineert breedbandontvangst van 100 tot 1600 MHz met zendmogelijkheden op 144, 440 en 1200 MHz. Hierdoor is deze Diamond antenne bijzonder interessant voor radioamateurs en luisteraars die met één compacte antenne verschillende frequentiegebieden willen bestrijken.

Een extra voordeel is de flexibiliteit in montage. De D-220S is ontwikkeld als mobiele UHF/VHF antenne, maar kan met een geschikte montagebeugel ook als basisantenne worden gebruikt.

Breed ontvangstbereik van 100 tot 1600 MHz

Een van de belangrijkste eigenschappen van de Diamond D-220S is het brede ontvangstbereik. De antenne is geschikt voor ontvangst van 100 tot 1600 MHz en heeft daarbij een omnidirectioneel karakter.

Hierdoor kun je met één antenne een breed deel van het VHF- en UHF-spectrum ontvangen. De D-220S is volgens Diamond bovendien geschikt voor ontvangst van de Airband. Dat maakt hem extra interessant wanneer je naast amateurcommunicatie ook luchtvaartcommunicatie wilt beluisteren.

Let hierbij goed op het verschil tussen ontvangen en zenden: 100-1600 MHz is het ontvangstbereik. De antenne is niet bedoeld om over dit volledige frequentiebereik te zenden.

Zenden op 144, 440 en 1200 MHz

Voor zenden specificeert Diamond de frequenties 144, 440 en 1200 MHz, voor gebruik binnen de betreffende amateurbanden. De gain bedraagt 2,15 dBi op 144 en 1200 MHz en 3,4 dBi op 440 MHz.

De antenne heeft een impedantie van 50 Ohm en een VSWR van minder dan 1,5 binnen de gespecificeerde amateurbanden. Het maximale zendvermogen bedraagt 50 watt FM.

Op 144 MHz werkt de antenne volgens een 1/2 λ-configuratie en op 440 MHz volgens een 5/8 λ-configuratie. Voor 144 MHz is bovendien een afstelelement aanwezig waarmee het optimale resonantiepunt afhankelijk van de installatie kan worden aangepast.

Mobiele UHF/VHF antenne én als basisantenne te gebruiken

De veelzijdigheid van de D-220S zit niet alleen in het frequentiebereik. Diamond heeft deze antenne ontworpen als mobiele antenne, maar geeft aan dat hij ook als antenne voor een vast (basis)station kan worden gebruikt.

Wil je de mobiele UHF/VHF antenne als basisantenne gebruiken? Dan kan de D-220S bijvoorbeeld worden gecombineerd met de Diamond BK11 balkonrelingbeugel. Zo creëer je een compacte vaste antenneopstelling zonder direct naar een grote traditionele basisantenne over te stappen.

Compact discone ontwerp

De Diamond D-220S heeft een totale lengte van circa 70 cm en een maximale diameter van ongeveer 23 cm. Met een gewicht van circa 350 gram blijft de antenne relatief compact en licht.

Het discone-ontwerp bestaat uit vijf cone-elementen en zes disk-elementen. De antenne heeft een UHF-Male connector (Type PL259) voor aansluiting op een passende antenne-installatie.

Belangrijkste kenmerken

• UHF/VHF discone antenne met breed ontvangstbereik van 100-1600 MHz, inclusief Airband-ontvangst
• Zenden op 144, 440 en 1200 MHz binnen de gespecificeerde amateurbanden
• Ontworpen als mobiele antenne, maar ook als basisantenne te gebruiken
• Gain van 2,15 dBi op 144/1200 MHz en 3,4 dBi op 440 MHz, maximaal 50 watt FM
• Compacte Diamond antenne van circa 70 cm met UHF-Male aansluiting

Voor luisteren én zenden

De Diamond D-220S is vooral interessant wanneer je niet alleen wilt zenden, maar ook een breed frequentiegebied wilt kunnen ontvangen. Het ontvangstbereik van 100-1600 MHz maakt de antenne veelzijdiger dan een antenne die uitsluitend voor een specifieke amateurband is ontworpen.

Wil je bijvoorbeeld Airband ontvangen en daarnaast als radioamateur gebruikmaken van 144, 440 of 1200 MHz? Dan combineert de D-220S deze mogelijkheden in één compacte antenne. Bovendien kun je hem zowel mobiel gebruiken als met een geschikte beugel inzetten voor een vaste opstelling.

Bestel de Diamond D-220S bij Deltron.nl en kies voor een veelzijdige UHF/VHF discone antenne voor breedbandontvangst, Airband en gebruik op meerdere amateurbanden.
